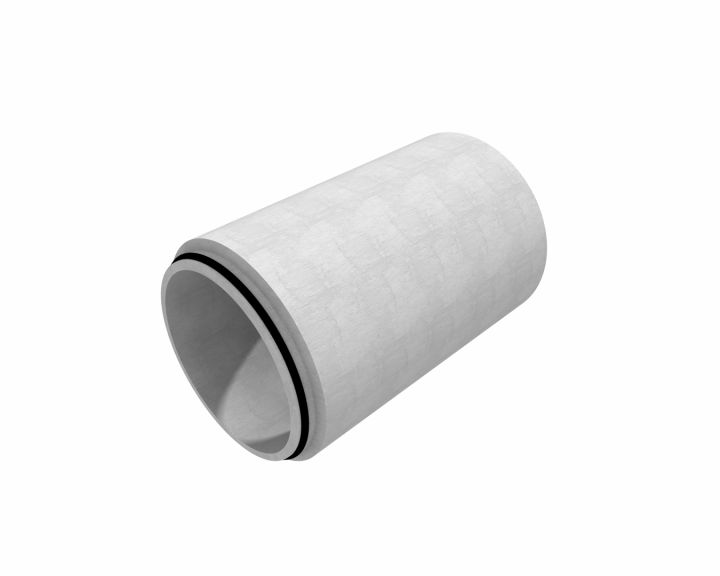

Falzmuffenrohre sofortentschalt mit Keildichtung

Stahlbetonrohr nach DIN V 1201/DIN EN 1916 Form K-FM mit Falzmuffe mit Keilgleitdichtung



FBS Stahlbetonrohre DIN V 1201, Typ 2 / DIN EN 1916

DN 1400 - 2000 Form K-FM mit Falzmuffe
sofortentschalt mit Keilgleitdichtung inkl. 2 einbetonierten Versetzankern

Expositionsklasse XA2 (XA3 next.beton)
sofortentschalt C40/50

Belastung 0,50 - 4,50 m Erdüberdeckung bei LM 1 (SLW60)
nach DIN EN 1991-2

Auflager:
2α 120° in Sand/Sand-Kies
A1/B1/G3-Damm

Weitere Belastungen und Einbausituationen möglich.

Keilgleitdichtung - Gleitmittel beidseitig auftragen
Keilgleitdichtung - Gleitmittel beidseitig auftragen

Nennweite Ø d1 in mm Außen-Ø Rohr da mm Wandstärke t in mm Spitzendmaß in mm Nutzquerschnitt A m² Baulänge L m Gewicht in to/lfm
1400 1720 160 1534,8 1,539 2,5 und 3,0 1,95
1600 1920 160 1746,5 2,011 2,5 und 3,0 (3,5) 2,30
1700 2060 180 1868 2,270 2,5 und 3,0 2,73
1800 2190 198 1986 2,545 2,5 und 3,0 (3,5) 3,00
2000 2420 210 2170,8 3,140 2,5 (3,0) 3,50

* Änderungen und Irrtümer vorbehalten.

Achtung: Baulängen in (Klammern) sind keine Standard-Baulängen – diese sind gesondert anzufragen.

Bei der Verwendung von Manschetten ist das konkrete Maß abzustimmen bzw. Sicherheiten zu berücksichtigen.
