Falzmuffenrohre mit Keildichtung in der Schalung erhärtet

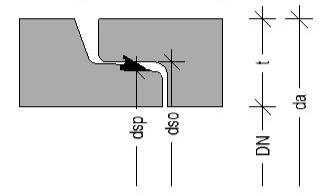

Stahlbetonrohr nach DIN V 1201/DIN EN 1916 Form K-FM mit Falzmuffe mit Keilgleitdichtung





FBS Stahlbetonrohre DIN V 1201, Typ 2 / DIN EN 1916

DN 800 - 3200 Form K-FM mit Falzmuffe
schalungserhärtet mit Keilgleitdichtung inkl. 2 einbetonierten
Versetzankern

Expositionsklasse XA2
schalungserhärtet C50/60 - C70/80

Belastung 0,50 - 6,00 m Erdüberdeckung bei LM 1 (SLW60)
nach DIN EN 1991-2

Auflager:
2α 120° in Sand/Sand-Kies
A1/B1/G3-Damm

Weitere Belastungen und Einbausituationen möglich.

Nennweite Ø d1 in mm Außen-Ø Rohr da mm Wandstärke t in mm Nutzquerschnitt A m² Baulänge L m Gewicht in to/lfm
800 1100 150 0,503 4 1,12
1000 1280 140 0,785 4 1,26
1000 1390 195 0,785 4 1,69
1100 1390 145 0,95 3,5 1,42
1200 1490 145 1,131 4 1,5
1200 1540 170 1,131 4 1,83
1300 1620 160 1,327 3 1,84
1400 1720 160 1,539 4 2,1
1400 1740 170 1,539 4 2,1
1500 1840 170 1,767 3,5 2,1
1600 1920 160 2,011 4 2,21
1600 1940 170 2,011 4 2,36
1600 1960 180 2,011 3,5 2,52
1800 2160 180 2,545 3,5 2,8
1800 2220 210 2,545 4 3,32
2000 2360 180 3,142 4 3,08
2000 2400 200 3,142 4 3,46
2200 2640 220 3,801 3,5 4,18
2400 2880 240 4,524 3 4,98
2500 3000 250 4,909 2,5 5,4
2600 3100 250 5,309 2,5 5,6
2750 3270 260 5,94 2,45 6,15
2800 3400 300 6,157 4,5 7,3
3000 3600 360 7,069 3 7,78
3200 3720 260 8,042 3,5 7,07

* Änderungen und Irrtümer vorbehalten.

Expositionsklasse XA3 als next.beton Stahlbetonrohr
