IP Wandscheiben

Falzverbindung

DIN 4034 Teil 2 – nur für Brunnen und Sickeranlagen zulässig

Schachtteile ohne Steigeinrichtung

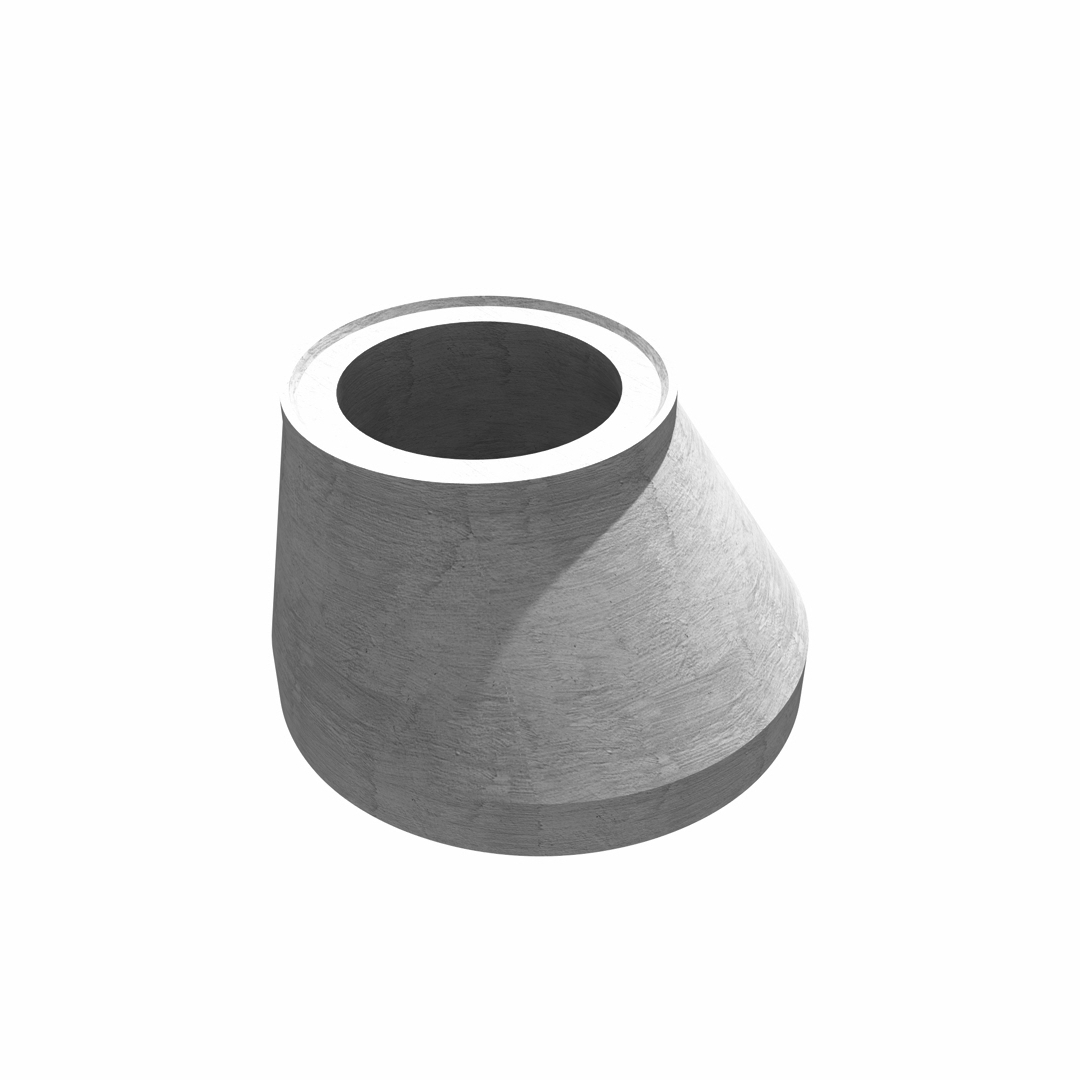

Konus 625 Öffnung exzentrisch


Abdeckplatte

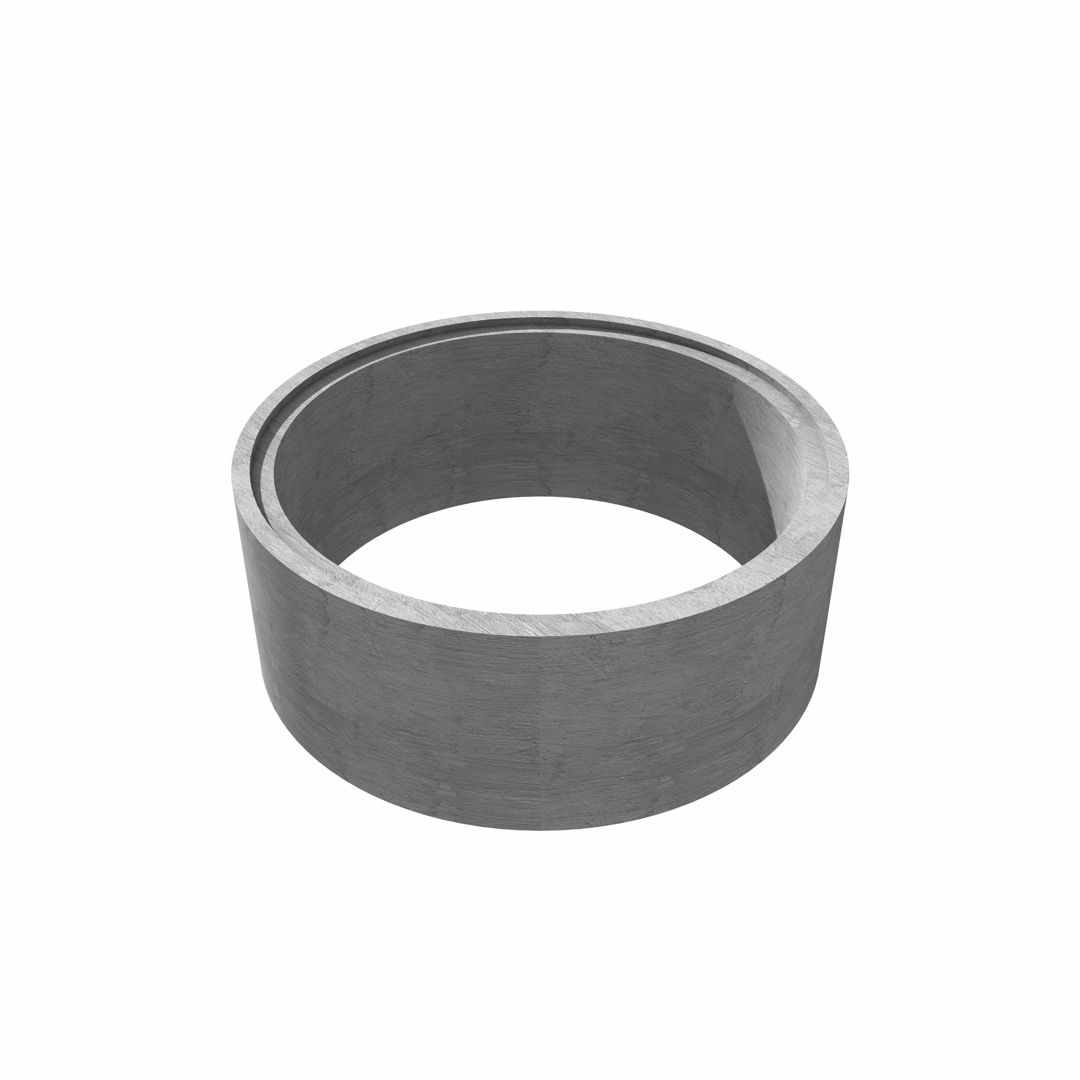

Ring


Ring mit Boden

Art Bauhöhe DN800 WD90 DN1000 WD90 DN1200 WD90 DN1500 WD100 DN2500 WD110
Konus 625 Öffnung exzentrisch 300 180 kg 220 kg - - -
Konus 625 Öffnung exzentrisch 600 330 kg 420 kg 500 kg 700 kg -
Konus 625 Öffnung zentrisch 600 - - 560 kg 700 kg -
Konus 625 Öffnung zentrisch 800 - - - - 1500 kg
Art Bauhöhe DN800 WD90 DN1000 WD90 DN1200 WD90 DN1500 WD100 DN2000 WD110 DN2500 WD110
Abdeckplatte 625 Öffnung 200 260 kg 500 kg 750 kg 950 kg 1950 kg 3000 kg
Art Bauhöhe DN600 DN800 WD90 DN1000 WD90 DN1200 WD90 DN1500 WD100 DN2000 WD110 DN2500 WD110
Schachtring 250 115 kg 150 kg 190 kg 225 kg - - -
Schachtring 500 230 kg 300 kg 380 kg 450 kg 540 kg 880 kg 1100 kg
Schachtring 750 - - - - 820 kg 1320 kg 1650 kg
Schachtring 1000 - - 760 kg - 1080 kg 1760 kg -
Art Bauhöhe DN800 WD90 DN1000 WD90 DN1200 WD90 DN1500 WD100 DN2000 WD110 DN2500 WD110
Ring mit Boden 500 450 kg 550 kg 750 kg 1350 kg 2400 kg 3100 kg
Ring mit Boden 750 - - - - - 3600 kg
Ring mit Boden 1000 - 900 kg 1170 kg 2500 kg 2850 kg -

* Änderungen und Irrtümer vorbehalten.

Schachtringe in Bauhöhe 500 mm als Sickerring möglich



Steigbügel auf Bestellung möglich bei:

  • DN1000: alle Bauteile
  • DN1200: nur Schachtringe
  • DN1500: nur Schachtringe
