Übersicht Dichtungselemente

nach DIN V 4034-T1 lose oder integrierte Dichtung

Fachgerechter Einbau von Schachtbauwerken nach DIN4034-1

Unter Berücksichtigung der DIN EN 1610, DWA-A 139 und ATV-DVWK-A 157

Schachtfertigteile und ihre Verbindungen einschließlich Dichtungen bilden eine technische Einheit.

Dichtmittel, Lastübertragungen und erforderliches Zubehör werden vom Hersteller der Schachtbauteile geliefert und sind technisch aufeinander abgestimmt.

Entsprechend der Vorgaben ist eine gleichmäßige vertikale Lastübertragung zwischen allen Schachtfertigteilen sicherzustellen.

Muffenverbindung nach DIN V 4034-T1 mit loser Schachtdichtung

Separate lose SG Gleitringdichtung (Gleitmittel erforderlich)
und separater flacher Lastübertragungsring

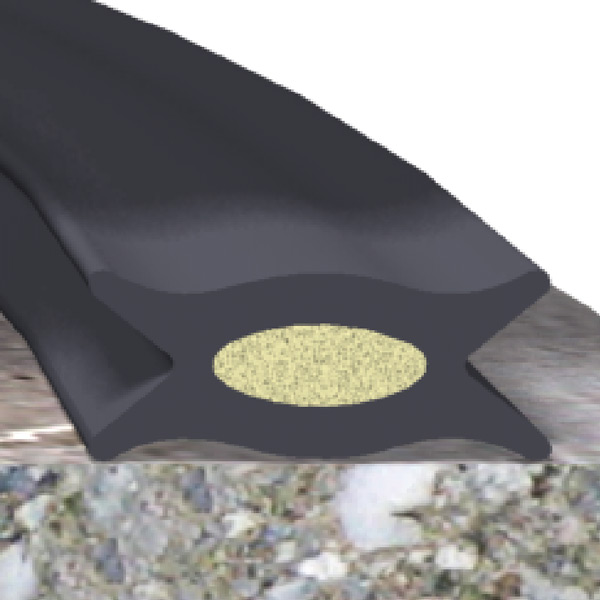

SDVSeal Schachtdichtung
(ohne Verwendung von Gleitmittel)

eine vorgeschmierte Schachtdichtung mit integrierter Lastübertragung

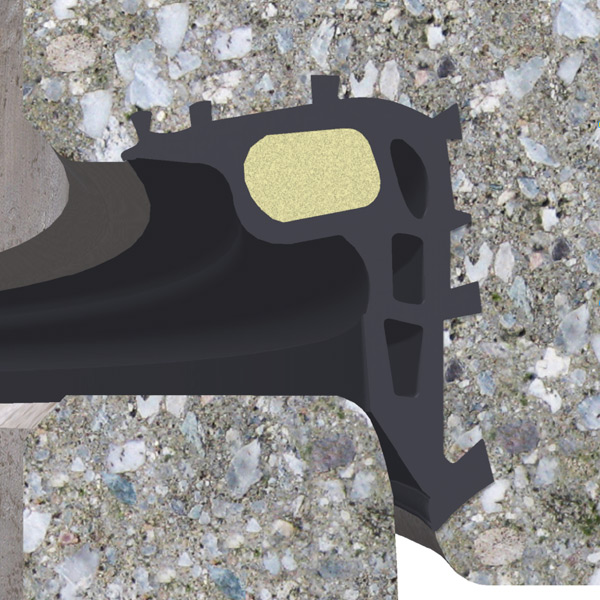

Muffenverbindung nach DIN V 4034-T1 –mit werkseitig integrierter Dichtung System Tobnorm
(Gleitmittel erforderlich)

  • kompatibel zur Muffenverbindung nach DIN V 4034 T1
  • fest einbetonierte Schachtdichtung
  • fest einbetoniertes Lastübertragungselement



Unsere Schachtdichtungen kommen von unserem Partner.
