Muffenverbindung

DIN 4034 Teil 1

Ausführung mit Steigbügeln aus Stahl oder Edelstahl (V4A) erhältlich

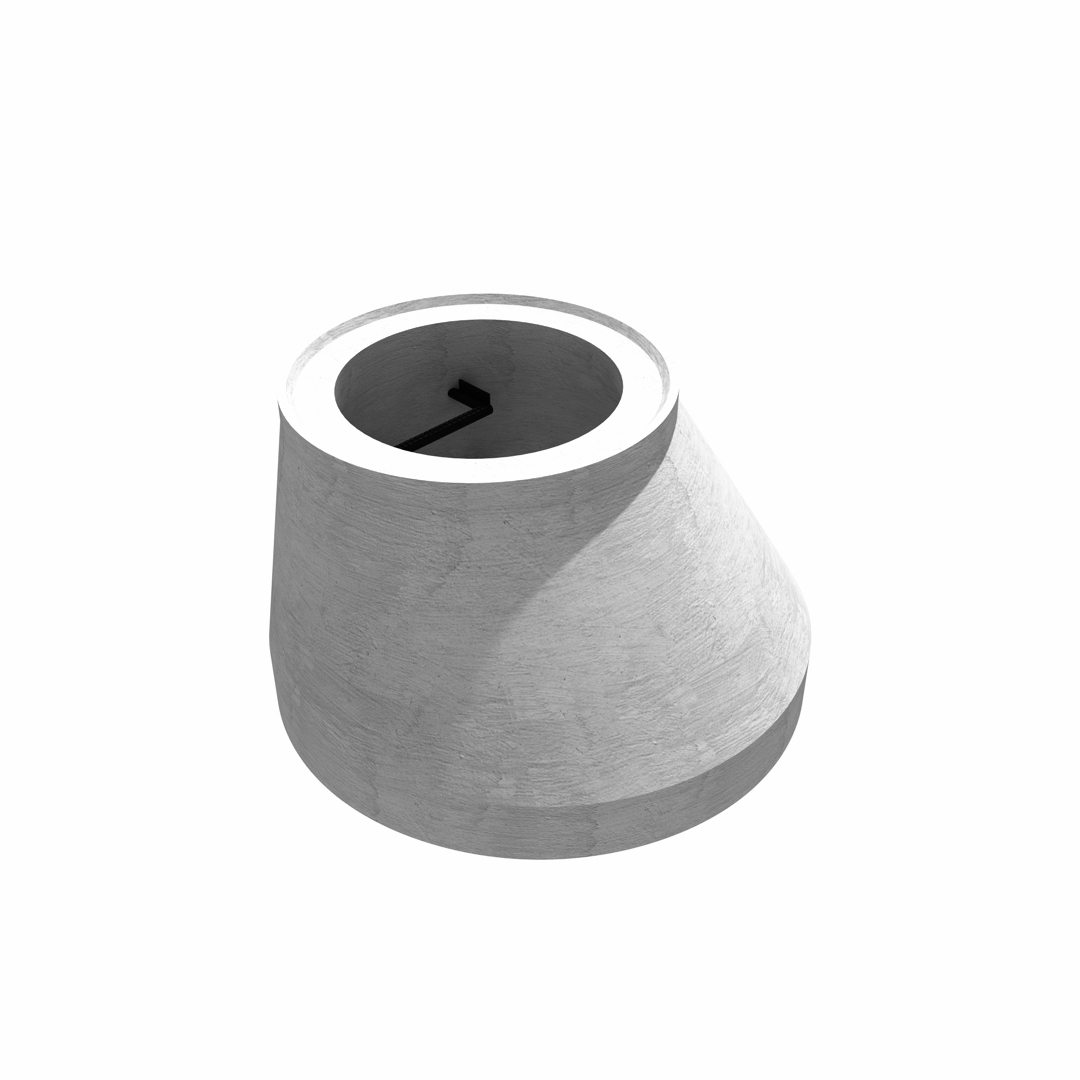

Konus Öffnung exzentrisch

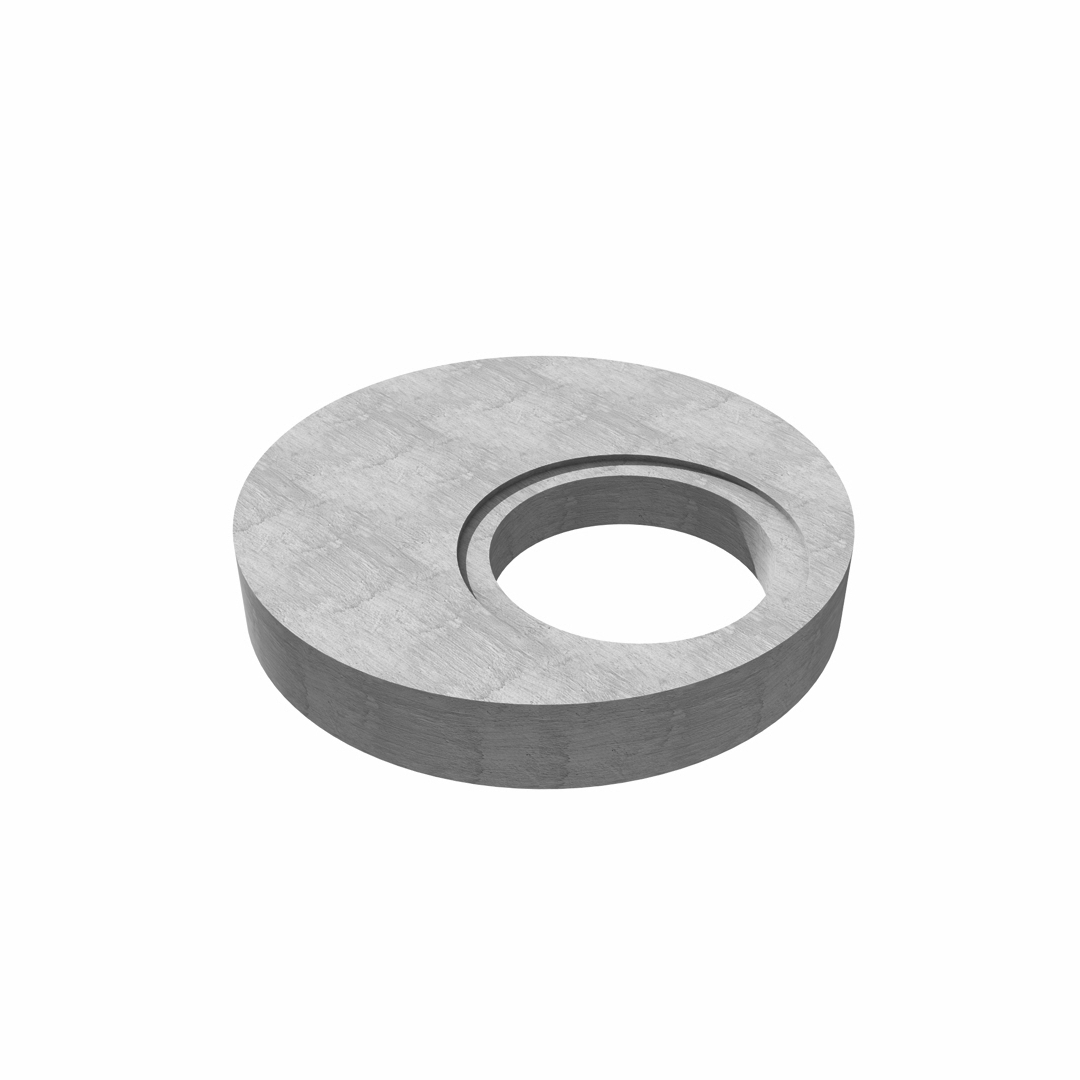

Abdeckplatte 625 oder 800 Öffnung

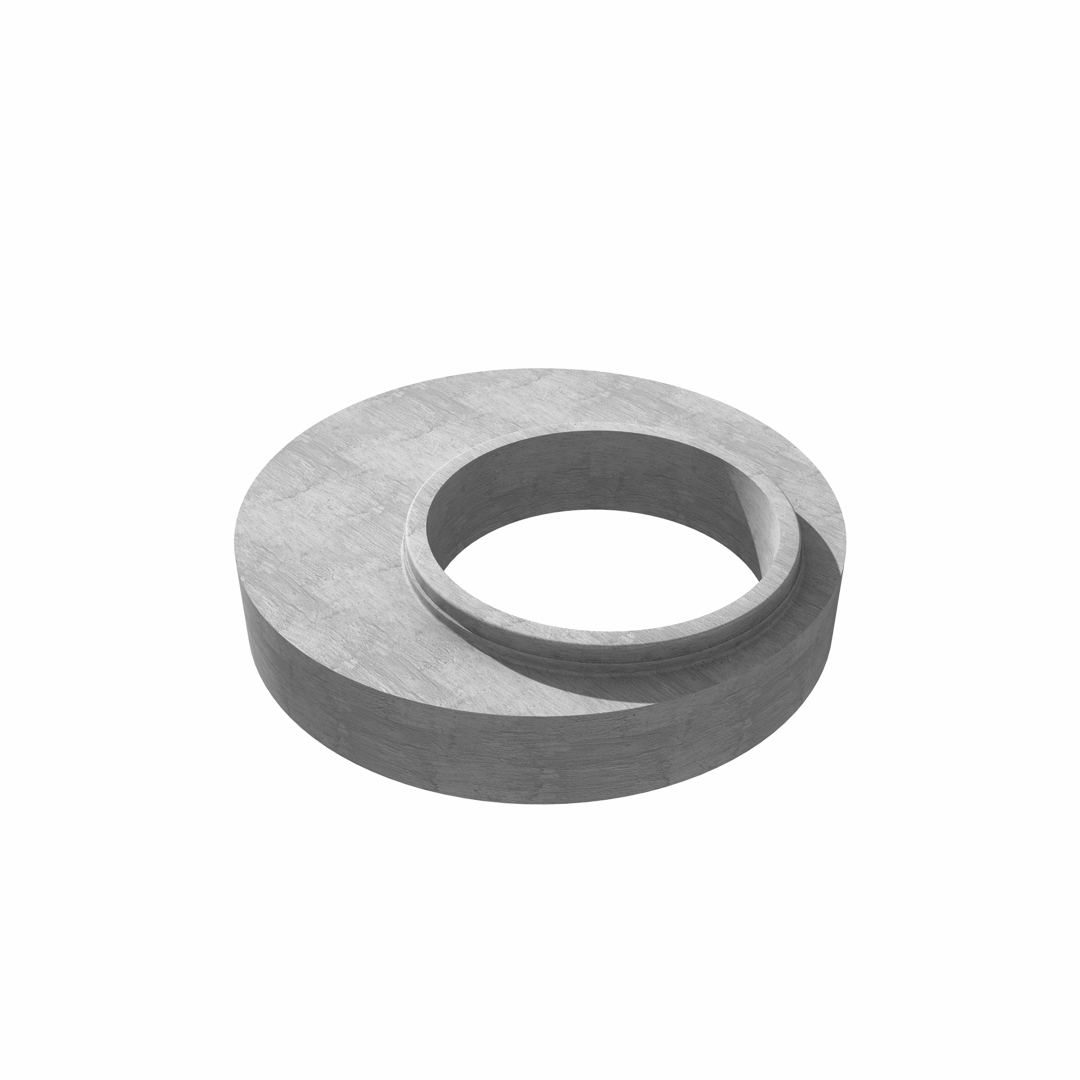

Übergangsplatte

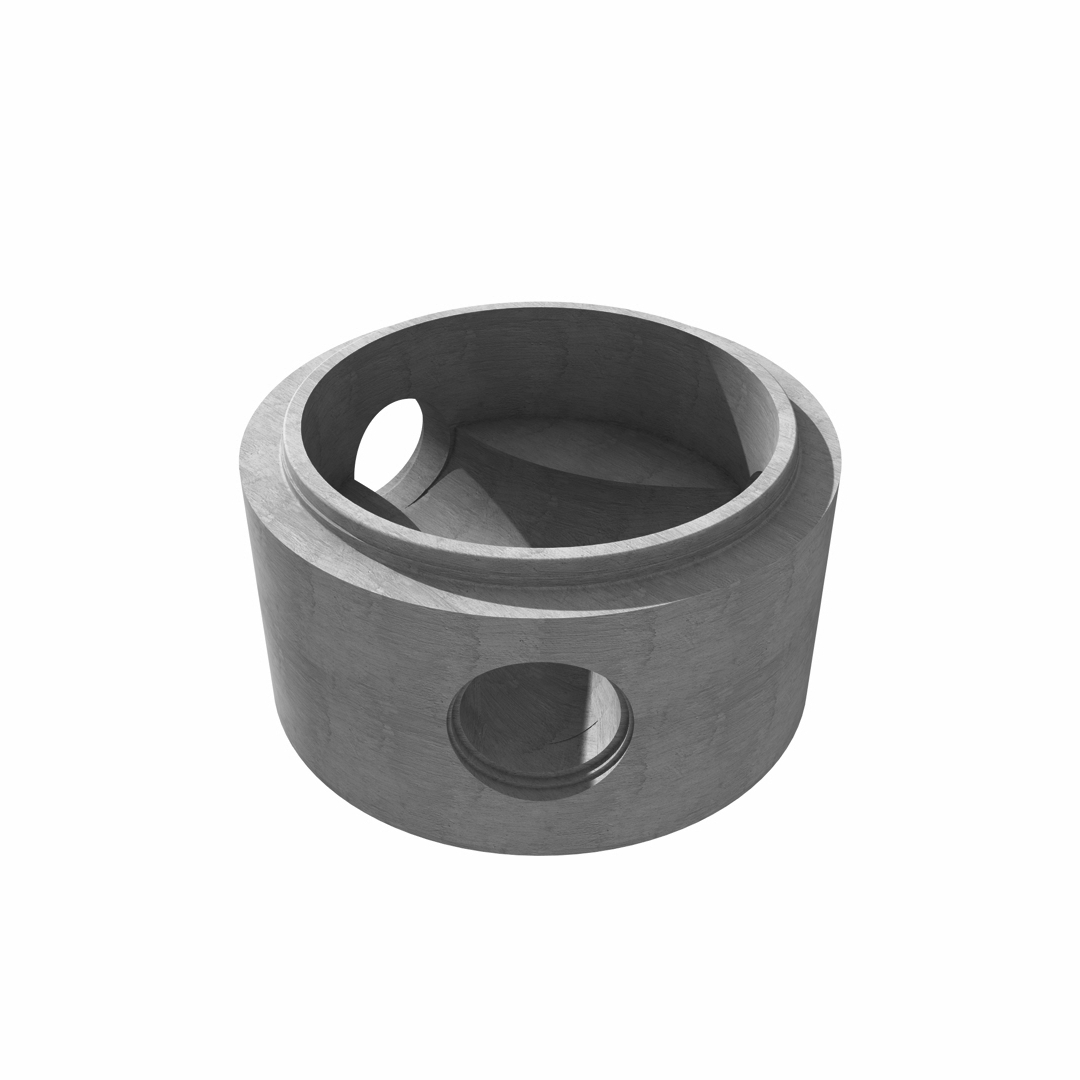

Ring mit Boden

Art Bauhöhe DN1000 WD120 DN1200 WD135 DN1500 WD150
Konus 625 Öffnung exzentrisch 350 530 kg - -
Konus 625 Öffnung exzentrisch 600 770 kg 920 kg 1160 kg
Konus 800 Öffnung exzentrisch NUR ALS TOBNORM NUR ALS TOBNORM NUR ALS TOBNORM NUR ALS TOBNORM
Konus 625 Öffnung exzentrisch 850 890 kg 1270 kg 1650 kg
Art Bauhöhe DN1000 WD120 DN1200 WD135 DN1500 WD150 DN2000 WD150 DN2500 WD 150
Abdeckplatte 625 oder 800 Öffnung 200 550 kg 800 kg 1100 kg 2300 kg -
Abdeckplatte 625 oder 800 Öffnung 250 - - - - 3700 kg
Art Bauhöhe DN1200 WD135 DN1500 WD150 DN2000 WD150 DN2500 WD 150
Übergangsplatte auf 1000 300 660 kg 1100 kg 2100 kg 3550 kg
Übergangsplatte auf 1200 300 - 850 kg 1900 kg 3500 kg
Übergangsplatte auf 1500 300 - - 1500 kg 3450 kg
Art Bauhöhe DN1000 WD120 DN1200 WD135 DN1500 WD150 DN2000 WD150 DN2500 WD 150
Schachtring 500 540 kg 740 kg 900 kg 1270 kg -
Schachtring 750 800 kg 1000 kg 1350 kg 1900 kg 2340 kg
Schachtring 1000 1070 kg 1430 kg 1800 kg 2530 kg 3120 kg
Art Bauhöhe DN1000 WD120 DN1200 WD135 DN1500 WD150 DN2000 WD150 DN2500 WD 150
Ring mit Boden 500 900 kg 1300 kg 1800 kg 3200 kg -
Ring mit Boden 1000 1500 kg 2000 kg - 4400 kg 4800 kg

* Änderungen und Irrtümer vorbehalten.

Versetzfertiger Schacht

mit Betongerinne, geradem Durchlauf und angeformten Anschlussmuffen auf Anfrage.
