Sedimentation

Sedimentation bezeichnet klassisch das Absetzen von Partikeln aus Fluiden.
Im Niederschlagswassermanagement geht es darum, Partikel aus dem ankommenden Niederschlagswasser – von Straßen, Plätzen, Dächern, Umschlagflächen etc. – abzusetzen, um sie aus den Gewässern oder Versickerungsanlagen fernzuhalten. Dies dient dazu, Stoffeinträge zu verhindern oder im Bereich der Versickerungsanlagen eine Kolmation vorzubeugen.

Unsere Lösungen

Wir bieten Ihnen mit unseren unterschiedlichen Systemen eine auf Ihr Projekt und Ihre Anforderungen genau zugeschnittene Lösung.



Datenanforderungen für die Auslegung

  • Flächengöße
  • Nutzung der Fläche
  • Abflussbeiwert
  • Regenspende
  • Flächenkategorie

Sofern es eine Vorgabe gibt benötigen wir die max. einzuleitende l/s in den Kanal, zur Bemessung eines eventuellen Abschlagbauwerkes / Trennbauwerkes.



Einfache Sedimentationsanlagen

Die einfachsten Sedimentationsanlagen befinden sich im Bereich der Tauchrohre oder der Rohrsedimentation. Diese sind dazu geeignet, Grobfrachten zurückzuhalten und die in den Regelwerken geforderten Partikelgrößen abzuscheiden.

  • Die Flächengrößen sind durch die Bauweise limitiert.
  • Die Reinigungsleistung ist durch die Oberflächenbeschickung klar berechenbar.
  • Der Leichtstoffrückhalt wird durch die Bauweise gewährleistet.



Beispiele für Sedimentationsanlagen

  • Lamellenschrägklärer
  • Stauraumkanal als Rohrsedimentation

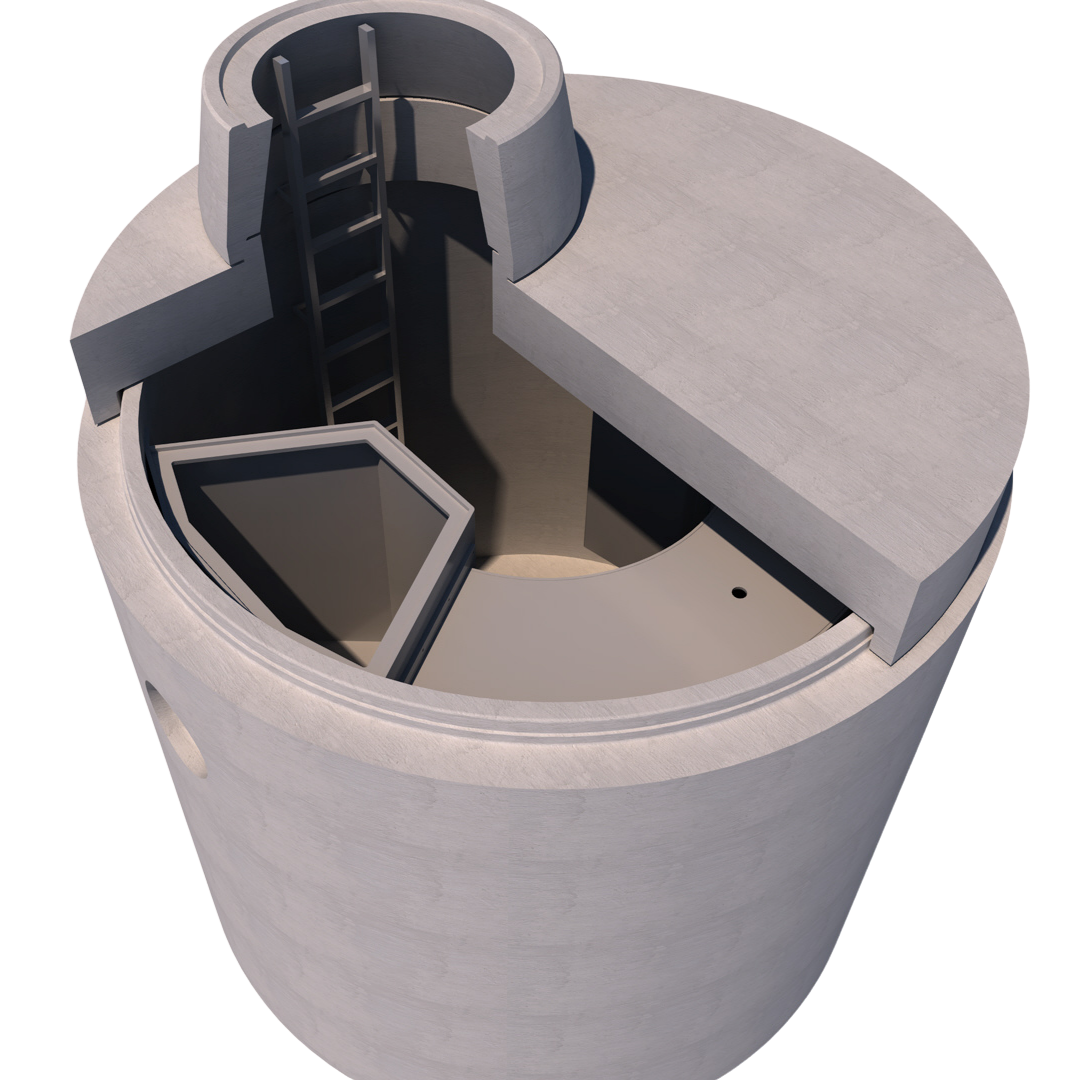

  • Hydrodynamische Abscheider

Die Auslegung erfolgt gemäß den Richtlinien der DWA-A 102 und der DWA-M 153, DWA-A 138.




Beispiel einer begehbaren Rohrsedimentationsanlage

Beispielberechnung für D25 18m/h Oberflächenbeschickung
  Rückhalt 20 % 30 % 35 % 65 %
  Regenereignis 15l/sxha 30l/sxha 45l/sxha 100l/sxha
Stranglänge Durchmesser anschließbare
Fläche		 anschließbare
Fläche		 anschließbare
Fläche		 anschließbare
Fläche
2,5 DN 1400 11.750 5.950 3.950 1.750
5 DN 1400 23.500 11.900 7.900 3.500
7,5 DN 1400 35.250 17.850 11.850 5.250
10 DN 1400 47.000 23.800 15.800 7.000
