Löschwasserbehälter
nach DIN 14230
In Zeiten der immer stärkeren Trockenheit, sowie auch zum Schutz des Trinkwassers werden spezielle Anforderungen an den vorbeugenden Brandschutz gestellt.
Bäche und Teiche können in Trockenperioden teilweise nicht mehr ganzjährig als Löschwasserentnahmestelle genutzt werden. Bestehende Wasserversorgungsleitungen stoßen bei immer größeren Baugebieten im Brandfall an Ihre Grenzen, oder Gebäude liegen für eine ausreichende Versorgung außerhalb des Netzes.
Vom vorbeugenden Brandschutz wird die Bereitstellung des Bedarfs/der Menge des Löschmittels Wasser ermittelt, dies kann unter anderem ein Löschteich oder ein Löschwasserbehälter gewährleisten, ohne das Trinkwassernetz zu beinträchtigen. Generell kann zur Befüllung Trinkwasser oder Regenwasser genutzt werden. Je nach Bauart und Befüllung gelten verschiedene Anforderungen. Wichtig ist das der Behälter wasserdicht und die sichere Entnahme im Brandfall gewährleistet ist.
Die Röser Gruppe bietet Ihnen vom reinen Saugschacht und Sandfang bei Becken / Teichen, bis hin zum Löschwasserbehälter dies als Komplettpaket an.
Die Ausführung kann in rund mit Rohren oder eckig in Segmenten ausgeführt werden – alle geforderten Größen sind durch die Modulbauweise möglich – Elemente mit bis zu 65 TO pro Einzelteil möglich.
Je nach Platzmöglichkeit können mehrere Behälter miteinander kombiniert werden oder auch ein großer Speicher mit integriertem Pumpensumpf, wahlweise mit separatem Saugschacht.
Zusätzlich kann der Speicher für eventuelle Starkregen Ereignisse mit Abläufen und weiteren Bauteilen erstellt werden. Eine Kombination aus Stauraumkanal und Löschwasserspeicher ist durch einen erhöhten Ablauf möglich.
Die Röser Gruppe erstellt aus Ihrer Anforderung von Ihrem Brandschutzbedarfsplan und Ihren baulichen Möglichkeiten einen für sie angepassten und wirtschaftlichen Vorschlag.
Unsere Variantenvorschläge können Sie hier direkt herunterladen:
Löschwasserbehälter Downloads
Eigenschaften unserer Behälter:
- Bemessung SLW30, SLW60 oder LM1
- Platzsparend in Fahrflächen platzierbar
- Ausführung und Einbauteile nach DIN14230
- Lage der Einstiege, Leitungen frei planbar
- verschiedene Ausführungen der Entnahme und sonstigem Zubehör
- mit oder ohne Pumpensumpf
- Sonderanschlüsse für externe Hauslöschanlagen möglich
- verschiedene Zulaufmöglichkeiten
- Einbau von Schwimmerventilen
- vorgeschaltete Sedimentationsanlage bei Regenwassernutzung
- • Kombination als Löschwasserspeicher und Regenrückhaltung möglich
- etc.

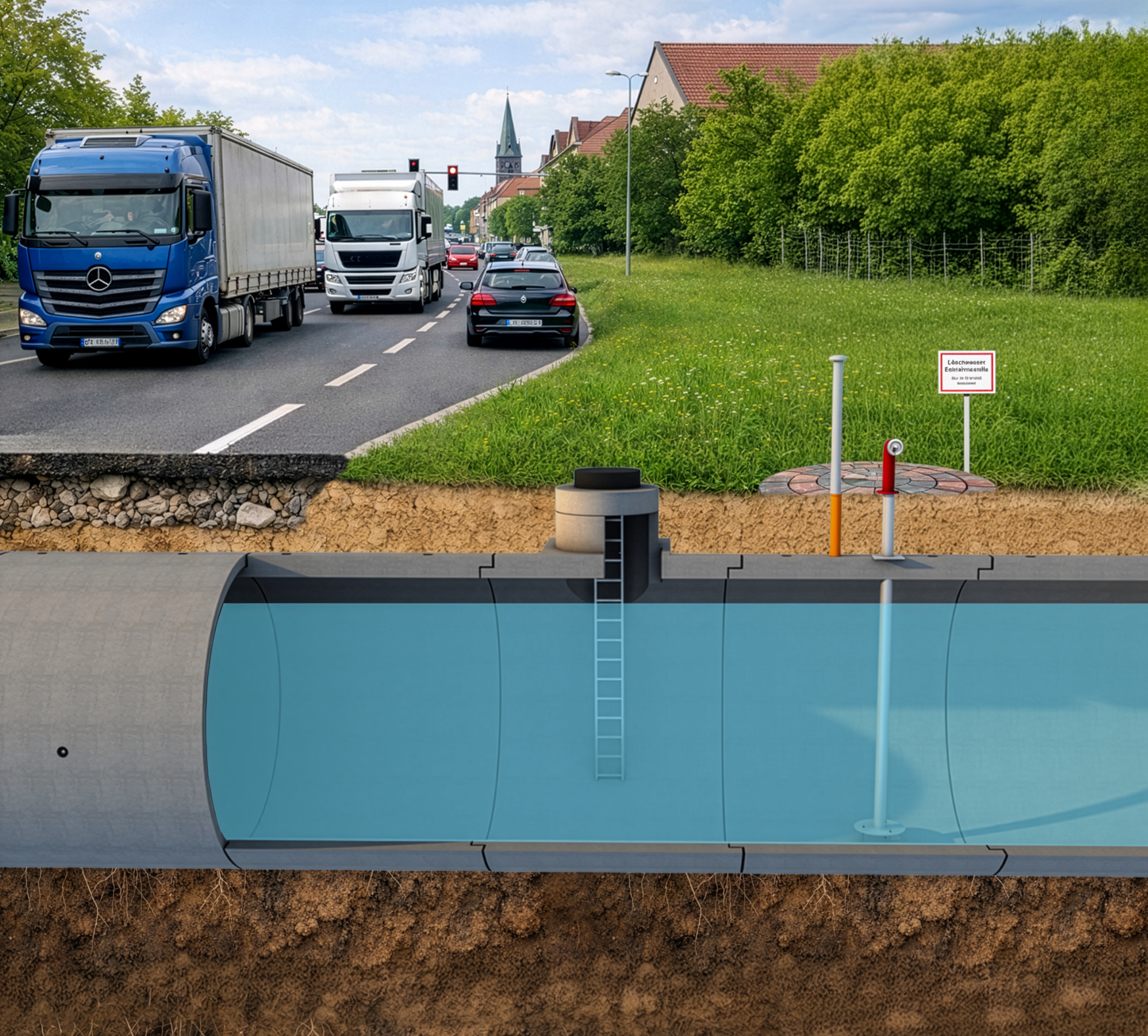

Löschwasserbehälter als Rohrstrang aus Stahlbetonrohren
Das System mit einem langen Rohrstrang oder auch als Doppelstrang verlegt bietet Ihnen in der Planung und Nutzung erhebliche Vorteile. Der Strang kann an die Örtlichkeit angepasst werden. Zum Beispiel entlang, oder unter der Zufahrtsstraße verlegt.
Dies erspart gerade in der Planung von Erschließungsmaßnahmen einen großen Platzbedarf eines breiten Behälters. Das komplette Bauwerk besteht aus einem Einstieg inkl. Pumpensumpf und Überlauf, einem Zulauf und Überlauf. Mit weiteren Einstiegen als Kontrollschacht, sowie Sonderlösungen ausführbar. Durch das Stahlbetonrohrsystem beliebig und variabel planbar.
Höchste Sicherheit mit Stahlbetonrohren im Betrieb – Dichtheitsprüfung zusätzlich über die Muffenverbindung möglich. Das System als Rohrstrang bietet den höchsten Sicherheitsstandard – sodass Sie Behälter für Sprinkleranlagen damit bauen können.
Die technische Ausstattung gem. DIN 14230 umfasst unter anderem:
- Einstiegsleitern aus Edelstahl inkl. Haltestange für sicheren Einstieg
- Löschwassersauganschlüsse DN125 PN16 Form A inkl. Saugrohr mit oder ohne Antiwirbelplatte
- Entlüftungsrohre DN100 aus Edelstahl mit Dunsthut
- Hinweisschild für Löschwasserbehälter
- Einspeisearmaturen
- Abdeckungen als Domschacht oder befahrbare Abdeckungen KL. D
Hinweis für die Planung - Mindestausrüstung der Saugleitungen:
75 - 150 m³ = 1 Saugrohr
150 - 300 m³ = 2 Saugrohre
über 300 m³ = 3 Saugrohre
Varianten für die Ausführung von Löschwasserbehältern – Beispiele am System DN2600
- 50 m³
- Löschwasserbehälter nach DIN14230 10,50 lfm Rohrstrang DN2600
- 100 m³
- Löschwasserbehälter nach DIN14230 20,00 lfm Rohrstrang DN2600
- 200 m³
- Löschwasserbehälter nach DIN14230 40,00 lfm Rohrstrang DN2600
oder als Doppelstrang mit 2 X 20 lfm Rohrstrang DN2600
Löschwasserbehälter erhalten Sie bei uns von 16 m³ über 100 m³ und 200 m³ bis zu 400 m3 oder auch wesentlich größer.
Die Behälter können mit verschiedenen Dimensionen ausgeführt werden.
Beispiele Dimension m³/lfm Nutzvolumen – Volumen abhängig vom Luftposter und Überlauf.
Stahlbetonrohr DN2000
Stahlbetonrohr DN2400
Stahlbetonrohr DN2750
Stahlbetonrohr DN3200
3,08 m³ je lfm
4,45 m³ je lfm
5,24 m³ je lfm
7,80 m³ je lfm
bei 10 cm Luftpolster
bei 10 cm Luftpolster
bei 10 cm Luftpolster
bei 10 cm Luftpolster
Für eine konkrete Bemessung und Ausschreibungstexten zu Ihrem Vorhaben sprechen Sie uns gern direkt an.
Löschwasserbehälter für das Baugebiet Stockach Burghalde – bestehend aus 22,50 Lfm DN2400 Stahlbetonrohren
Die Besonderheit ist hier, dass ein spezieller Schwimmer eingebaut worden ist, welcher im Falle eine Entnahme direkt den Behälter wieder befüllt. Der Behälter wurde direkt unter einer stark befahrenen Zufahrt geplant, sodass kein zusätzlicher Platz für den Behälter blockiert wurde, dazu wurde Entnahmetechnik seitlich heraus geführt, die Leitungen zur Entnahme befinden sich neben der Straße.
Ci4C Mergelstetten - Löschwasserbehälter
Gesamt 300 m³ Löschwasserbehälter mit Stauraumkanal, sowie geringer Überdeckung, optimal geplant direkt unter der Fahrfläche für Schwerlast Fahrzeuge. Bestehend aus ca. 70 lfm DN2400 Stahlbetonrohren und zwei Entnahmebauwerken.
