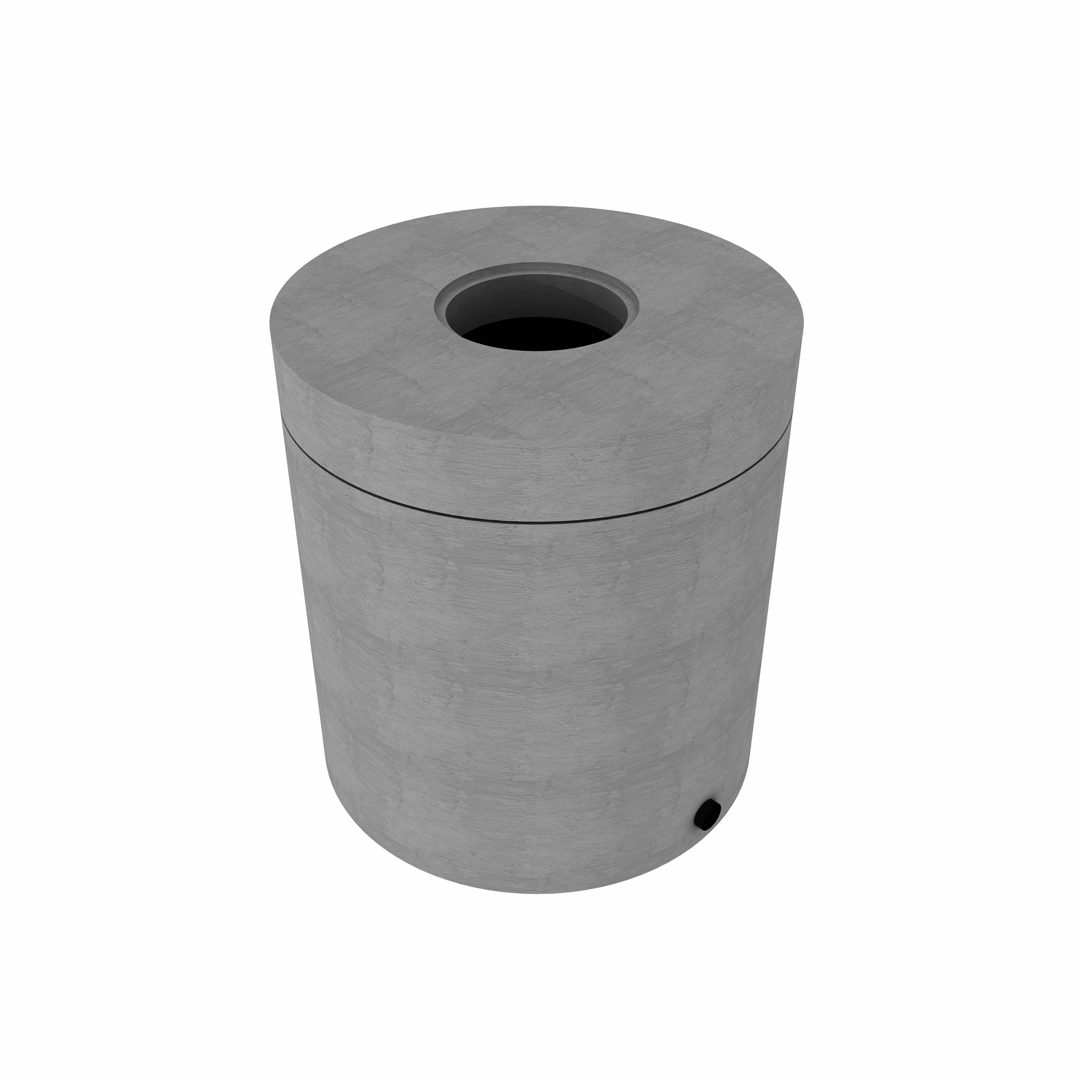

Hydrantenschacht (rund) DN 1200
Muffenverbindung | DIN 4034 T1 | 13,5 cm Wandstärke
Kernbohrungen sind als Zuschlag in verschiedenen Durchmessern möglich.
Hydrantenschacht (rund) DIN 4034 T1
Muffenverbindung | DIN 4034 T1 | DIN EN 1917
Kernbohrungen sind als Zuschlag in verschiedenen Durchmessern möglich.
Mit Aussparungen für Rohrdurchführungen
Kernbohrungen sind als Zuschlag in verschiedenen Durchmessern möglich.
Maximale Bauhöhe 250 cm
Mit Aussparungen für Rohrdurchführungen
Kernbohrungen sind als Zuschlag in verschiedenen Durchmessern möglich.
Ausführung Kellersinkkasten
Hydrantenschacht (rund) DN 1200
Beschreibung | Art | Nennweite Ø d1 / Ø d2 in cm | Bauh. in cm | Gewicht in kg |
---|---|---|---|---|
Abdeckplatte | SLW 60 | 120 / 62,5 & 120 / 70 | 20 | 800 |
Unterteil | mit Gefälleboden und Kellersinkkasten | 120 | 100 | 1850 |
Unterteil | mit Gefälleboden und Kellersinkkasten | 120 | 125 | 2180 |
Beschreibung | Art | Nennweite Ø d1 / Ø d2 in cm | Bauh. in cm | Gewicht in kg |
---|---|---|---|---|
Abdeckplatte | SLW 60 | 150 / 62,5 & 150 / 70 | 20 | 1100 |
Unterteil | mit Gefälleboden und Kellersinkkasten | 150 | 100 | 2700 |
Unterteil | mit Gefälleboden und Kellersinkkasten | 150 | 125 | 3300 |
Unterteil | mit Gefälleboden und Kellersinkkasten | 150 | 150 | 3900 |
Beschreibung | Art | Nennweite Ø d1 / Ø d2 in cm | Bauh. in cm | Gewicht in kg |
---|---|---|---|---|
Abdeckplatte | SLW 60 | 200 / 62,5 & 200 / 70 | 20 | 2300 |
Unterteil | mit Gefälleboden und Kellersinkkasten | 200 | 100 | 4800 |
Unterteil | mit Gefälleboden und Kellersinkkasten | 200 | 125 | 5700 |
Unterteil | mit Gefälleboden und Kellersinkkasten | 200 | 150 | 6500 |
* Änderungen und Irrtümer vorbehalten.
