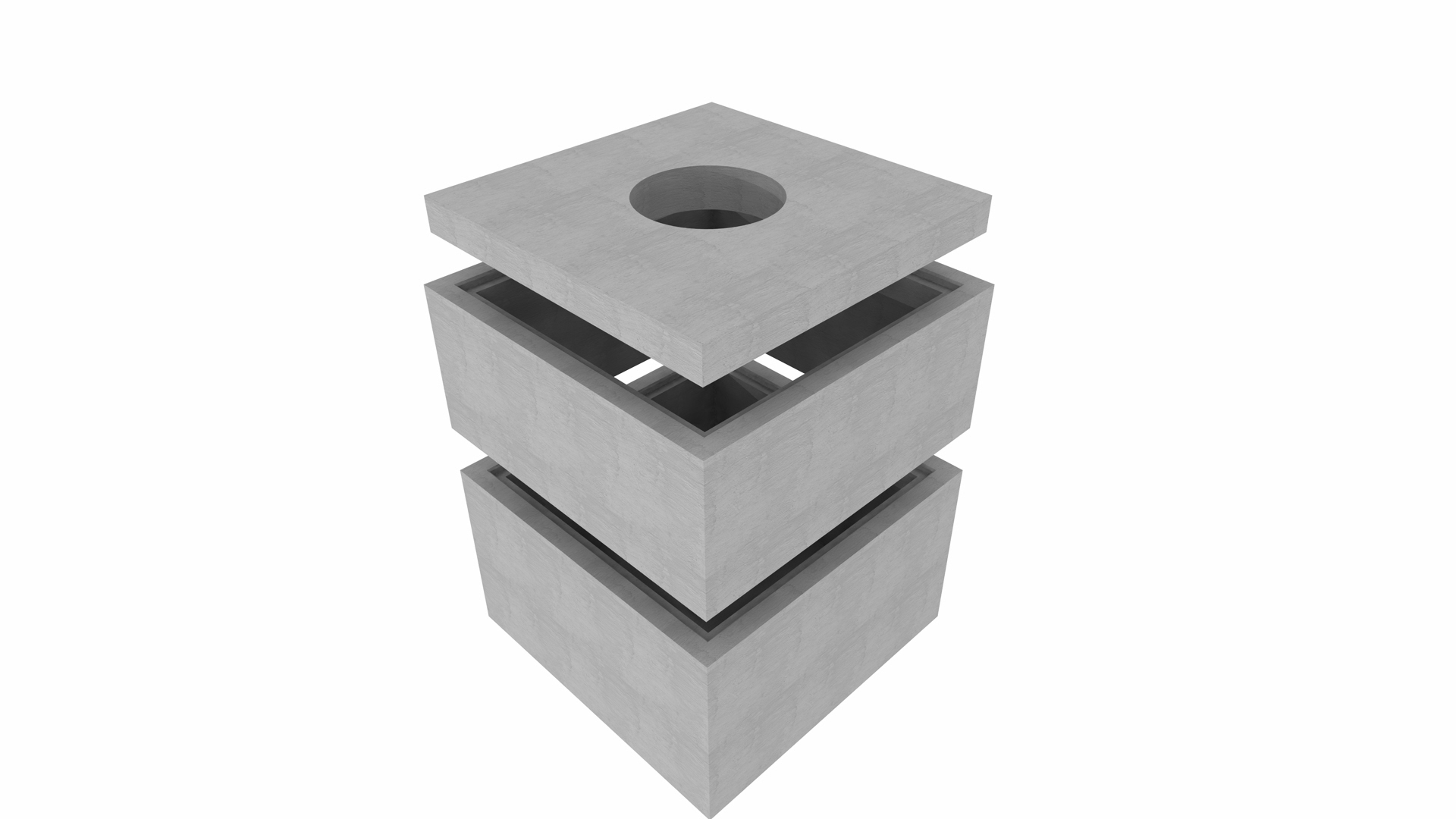

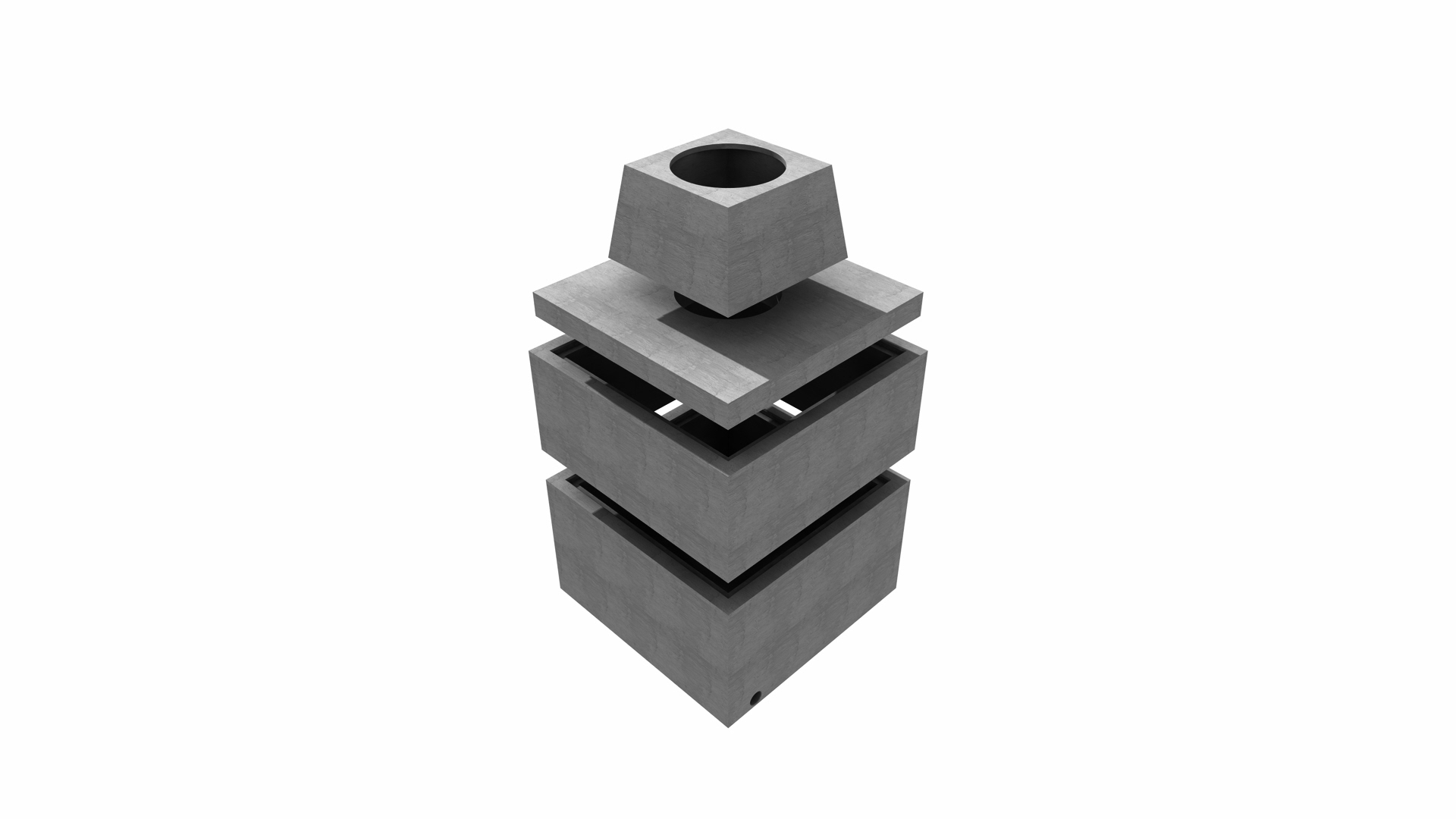

Hydrantenschacht quadratisch
quadratisch | Falzverbindung 800 / 800 - 2000 / 2000
Art | Bauhöhe | 1200/1200 WD100 | 1400/1400 WD100 | 1600/1600 WD100 |
---|---|---|---|---|
Konus 62,5/62,5 Öffnung exzentrisch | 550 | - | - | - |
Konus 70 Öffnung zentrisch | 700 | 800 kg | 1050 kg | 1300 kg |
Art | Besonderheit | Bauhöhe | 800/800 WD80 | 1100/1100 WD100 | 1200/1200 WD100 | 1400/1400 WD100 | 1400/1400 WD150 | 1600/1600 WD100 | 1600/1600 WD200 | 2000/2000 WD125 | 2000/2000 WD200 |
---|---|---|---|---|---|---|---|---|---|---|---|
Abdeckplatte 70/70 Öffnung exzentrisch | Andere Öffnungen auf Anfrage | 200 | - | 600 kg | 750 kg | 1000 kg | 1200 kg | - | - | - | - |
Abdeckplatte 625 Öffnung exzentrisch | Andere Öffnungen auf Anfrage | 200 | - | 670 kg | 800 kg | 1100 kg | 1300 kg | 1400 kg | 1750 kg | 2800 kg | 3700 kg |
Abdeckplatte 625 Öffnung zentrisch | Andere Öffnungen auf Anfrage | 200 | 250 kg | 670 kg | 800 kg | 1100 kg | 1300 kg | 1400 kg | 1750 kg | 2800 kg | 3700 kg |
Art | Bauhöhe | 800/800 WD80 | 1100/1100 WD100 | 1200/1200 WD100 | 1400/1400 WD100 | 1400/1400 WD150 | 1600/1600 WD100 | 1600/1600 WD200 | 2000/2000 WD125 | 2000/2000 WD200 |
---|---|---|---|---|---|---|---|---|---|---|
Schachtteil | 250 | 185 kg | - | - | - | - | - | - | - | - |
Schachtteil | 500 | 370 kg | 580 kg | 640 kg | 750 kg | - | 830 kg | 1700 kg | 1280 kg | 2200 kg |
Schachtteil | 750 | - | 870 kg | 960 kg | - | 1750 kg | 1250 kg | 2550 kg | 1950 kg | 3300 kg |
Schachtteil | 1000 | - | 1160 kg | 1280 kg | - | 2330 kg | 1660 kg | 3400 kg | 2560 kg | 4400 kg |
Schachtteil | 1500 | - | - | - | - | 3500 kg | - | - | - | - |
Art | Besonderheit | Bauhöhe | 800/800 WD80 | 1100/1100 WD100 | 1200/1200 WD100 | 1400/1400 WD100 | 1400/1400 WD150 | 1600/1600 WD100 | 1600/1600 WD200 | 2000/2000 WD125 | 2000/2000 WD200 |
---|---|---|---|---|---|---|---|---|---|---|---|
Hydrantenunterteil mit Gefälleboden | mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss | 500 | 750 kg | 1200 kg | 1300 kg | 1800 kg | - | 2330 kg | 3200 kg | 3200 kg | 4400 kg |
Hydrantenunterteil mit Gefälleboden | mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss | 750 | - | 1470 kg | 1680 kg | - | 2750 kg | - | 3950 kg | 3920 kg | - |
Hydrantenunterteil mit Gefälleboden | mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss | 1000 | - | 1760 kg | 2000 kg | - | 3300 kg | 3140 kg | 4700 kg | 4500 kg | 6400 kg |
Hydrantenunterteil mit Gefälleboden | mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss | 1500 | - | - | - | - | 4500 kg | - | 5700 kg | - | - |
* Änderungen und Irrtümer vorbehalten.
Alle Hydrantenunterteile können auf Wunsch mit Rückstauverschluss oder auch ohne Sinkkasten als geschlossenes Bodenteil geliefert werden.
Hinweis
Das Bodenteil verliert durch den Boden ca. 250 mm, abzüglich der Bauhöhe.
