Hydrantenschacht eckig 1100 / 1600 - 2000 / 3250
Falzverbindung

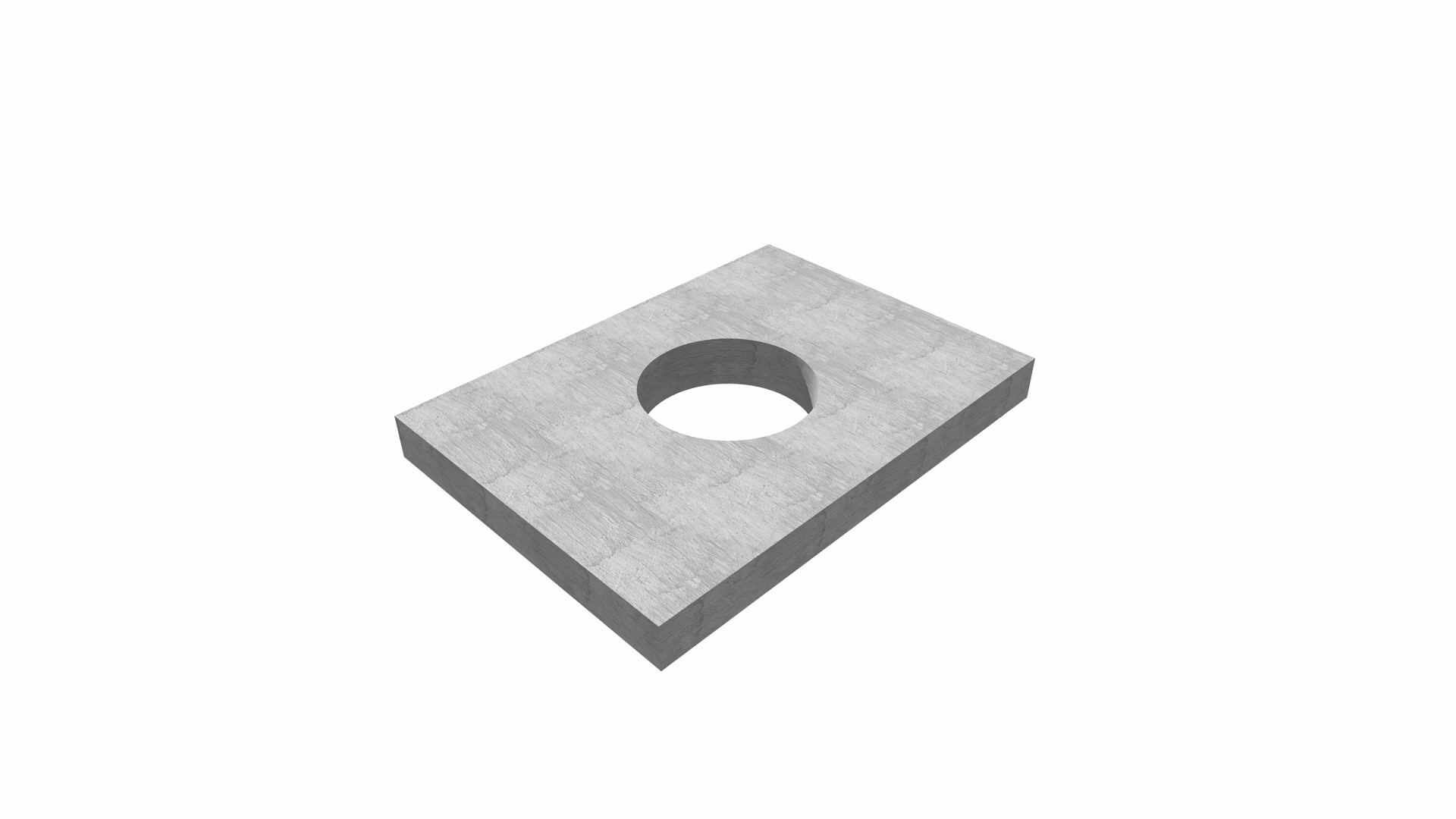

Abdeckplatte 625 Öffnung zentrisch
Schachtteil
Hydrantenunterteil mit Gefälleboden
| Art | Bauhöhe | 1600/1600 WD100 |
|---|---|---|
| Konus 700 Öffnung zentrisch | 700 | 1300 kg |
| Art | Besonderheit | Bauhöhe | 1100/1600 WD100 | 1100/1600 WD200 | 1600/1600 WD100 | 1600/1600 WD200 | 1600/2000 WD125 | 2000/2000 WD125 | 2000/2500 WD125 | 2000/3250 WD150 |
|---|---|---|---|---|---|---|---|---|---|---|
| Abdeckplatte 625 Öffnung zentrisch | Andere Öffnungen auf Anfrage | 200 | 1000 kg | 1440 kg | 1400 kg | 1750 kg | - | - | - | - |
| Abdeckplatte 625 Öffnung zentrisch | Andere Öffnungen auf Anfrage | 250 | - | - | - | - | 2040 kg | 2800 kg | 3540 kg | 4720 kg |
| Art | Bauhöhe | 1100/1600 WD100 | 1100/1600 WD200 | 1600/1600 WD100 | 1600/1600 WD200 | 1600/2000 WD125 | 2000/2000 WD125 | 2000/2500 WD125 | 2000/3250 WD150 |
|---|---|---|---|---|---|---|---|---|---|
| Schachtteil | 500 | 700 kg | 1500 kg | 830 kg | 1800 kg | 1710 kg | 1280 kg | 1500 kg | 2000 kg |
| Schachtteil | 750 | 1050 kg | 2250 kg | 1250 kg | 2700 kg | - | 1920 kg | 2250 kg | 3000 kg |
| Schachtteil | 1000 | 1320 kg | 3000 kg | 1660 kg | 3600 kg | - | 2560 kg | - | - |
| Schachtteil | 1250 | - | - | - | 4500 kg | - | - | - | - |
| Schachtteil | 1500 | - | - | 2490 kg | - | - | - | - | - |
| Art | Besonderheit | Bauhöhe | 1100/1600 WD100 | 1100/1600 WD200 | 1600/1600 WD100 | 1600/1600 WD200 | 1600/2000 WD125 | 2000/2000 WD125 | 2000/2500 WD125 | 2000/3250 WD150 |
|---|---|---|---|---|---|---|---|---|---|---|
| Hydrantenunterteil mit Gefälleboden | mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss | 500 | 1200 kg | 2450 kg | 2100 kg | 2750 kg | 1900 kg | 3000 kg | 4500 kg | 6500 kg |
| Hydrantenunterteil mit Gefälleboden | mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss | 750 | 1550 kg | - | 2600 kg | - | - | 3650 kg | - | - |
| Hydrantenunterteil mit Gefälleboden | mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss | 1000 | 1900 kg | 3950 kg | 3000 kg | 4600 kg | - | 4300 kg | - | - |
| Hydrantenunterteil mit Gefälleboden | mit Kellersinkkasten PVC DN100KG ohne Rückstauverschluss | 1500 | - | - | 3900 kg | - | - | - | - | - |
* Änderungen und Irrtümer vorbehalten.
Alle Hydrantenunterteile können auf Wunsch auch mit Rückstauverschluss oder auch ohne Sinkkasten als geschlossenes Bodenteil geliefert werden
