Robust Rohrsystem
Sichere Rohrverbindung auch für extreme Bedingungen

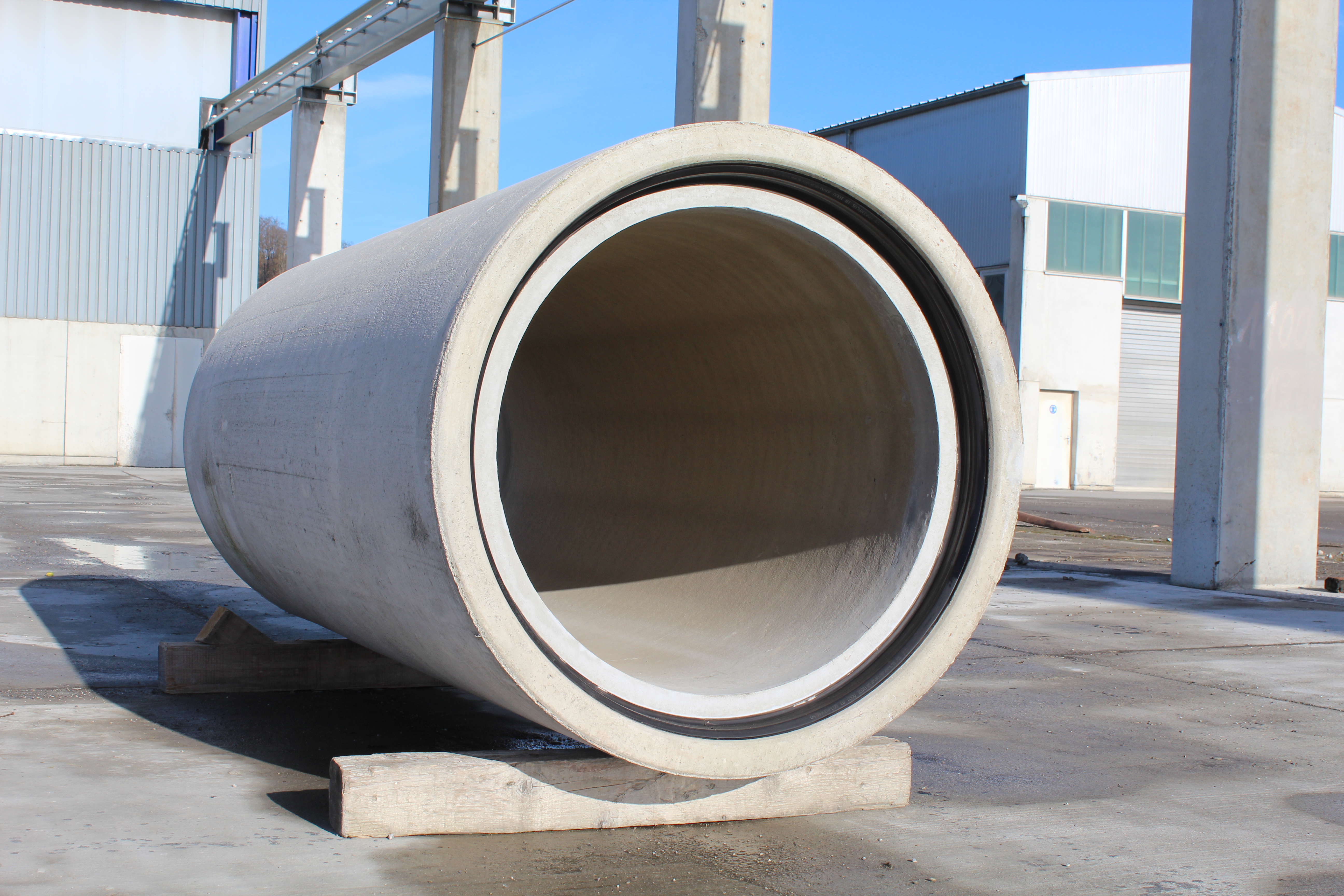

DAS ROHR FÜR JEDE EINBAUSITUATION! – DN 300 bis DN 2000

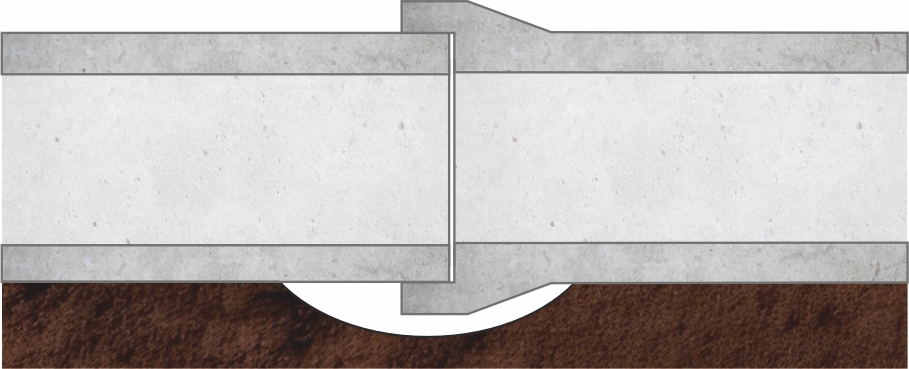

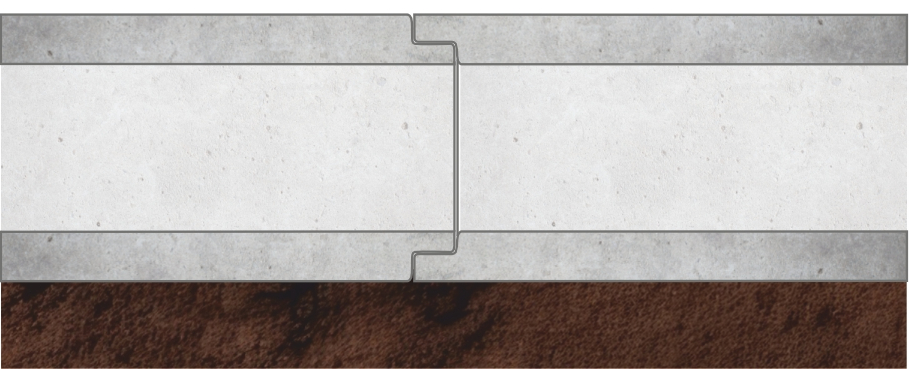

Die Bruchlasten eines Robust-Stahlbetonrohres DN 300 liegen um fast das 9-fache höher als die geforderte Prüflast bei einem Standardrohr. Somit ist das Ihre ideale Lösung für jede Einbausituation wie auch im Bahnbereich oder an Flughäfen, viele Anschlussbohrungen pro Rohr, minimale Überdeckunshöhen, uvm. Ein weiterer wesentlicher Vorteil liegt im sehr einfachen und somit wesentlich schnelleren Einbau der Rohrleitungen. Da das Rohr keine Muffe aufweist, sondern eine zylindrische Außenform besitzt, müssen keine gesonderten Muffenaussparungen ausgehoben werden. Bei einem Rohr DN 300 beträgt beispielsweise die durchgängige Wandungsdicke 12 cm.
Die Vorteile im Überblick
- Zylindrische Außenform mit erhöhter Wandstärke
- Geeignet für alle Einbaubedingungen und Lastfälle:
FLUGZEUGLAST BIS BFZ 750
BAHNBEREICH BIS LM71 / RiL 836 - Schnelle und sichere Rohrverlegung
- Auflagerwinkel 90° Überdeckung 0,5 - 6,0 m LM1/SLW60
- Auflagerwinkel 120° Überdeckung 0,2 - 12,0 m LM1/SLW60
- Integrierte Dichtung
- Problemloser Einbau der Hausanschlüsse an jeder Stelle
- Sichere Lage bei Grundwasser, bei geringem Gefälle und bei der Bodenverdichtung durch hohes Eigengewicht
- Extreme Scheiteldruckfestigkeit: Geforderte Prüfkraft 33 KN/m, Ermittelte Bruchkraft 290 KN/m
- Betongüte C40/50 und Robustplus C50/60
- Baulänge 3,00 m und Robustplus bis zu 4,00 m
- Lieferbar auch mit HS-Zement
- auf Wunsch als Robustplus Rohr in der Schalung erhärtet
Robust
| Nennweite Ø d1 in mm | Baulänge in m | Gewicht in kg/lfm | Wandstärke in mm |
|---|---|---|---|
| 300 | 3,0 | 380 | 120 |
| 400 | 3,0 | 495 | 125 |
| 500 | 3,0 | 615 | 130 |
| 600 | 3,0 | 780 | 135 |
| 700 | 3,0 | 1055 | 160 |
| 800 | 2,5 - 4,0 | 1075 | 150 |
| 900 | 3,0 | 1180 | 150 |
| 1000 | 3,0 | 1301 | 150 |
| 1200 | 3,0 | 1830 | 170 |
Robustplus Rohr in der Schalung erhärtet
| Nennweite Ø d1 in mm | Baulänge in m | Gewicht in kg/lfm | Wandstärke in mm |
|---|---|---|---|
| 800 | 2,5 - 4,0 | 1075 | 150 |
| 900 | 2,5 - 4,0 | 1230 | 150 |
| 1000 | 2,5 - 4,0 | 1300 | 150 |
| 1200 | 2,5 - 4,0 | 1830 | 170 |
| 1400 | 2,5 - 4,0 | 2100 | 170 |
| 1600 | 2,5 - 4,0 | 2360 | 170 |
| 1800 | 2,5 - 4,0 | 2800 | 180 |
| 2000 | 2,5 - 4,0 | 3460 | 200 |
| 2200 | 2,5 - 4,0 | 4180 | 220 |
| 2500 | 2,5 - 4,0 | 5400 | 250 |
* Änderungen und Irrtümer vorbehalten.
Formstücke
Für das Robust Rohrsystem liefern wir Ihnen alle Formteile nach Bedarf. Gelenkstücke, Passrohre, Böschungsstücke und Krümmer.

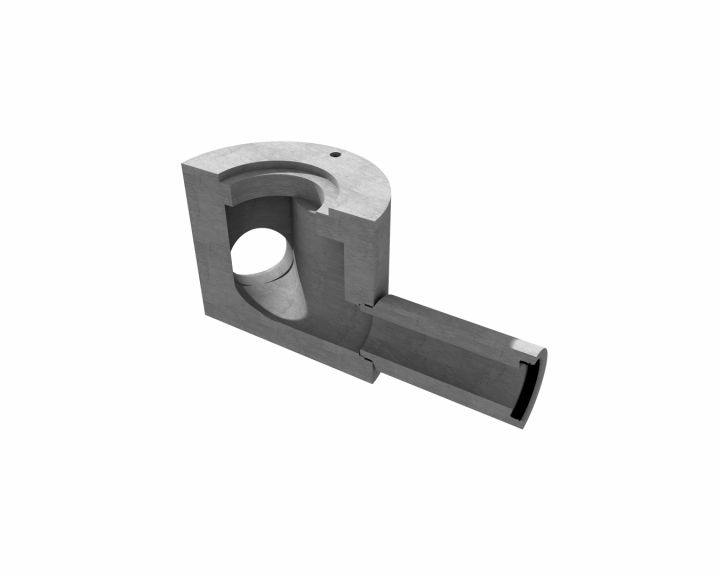

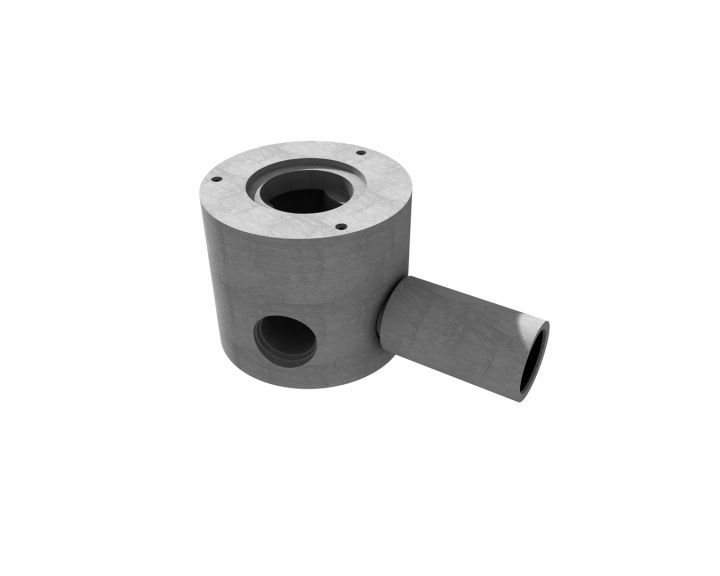

Robust Kompakt Schacht
Der Kompakt Schacht wird monolithisch inkl. Abdeckplatte produziert und auf eine minimale Überdeckung bei höchster Last angepasst. Der Schacht wird nach Baustellenvorgaben auftragsbezogen gefertigt und bietet Ihnen dadurch eine absolute statische Sicherheit. Die perfekte Ergänzung zum Robust Rohrsystem.
