Kombination Löschwasser und Stauraumkanal
Eine Kombination aus Stauraumkanal und Löschwasserspeicher ist durch einen weiteren Zulauf und Ablauf möglich. Durch den Einsatz eines höher gelegten Ablaufes kann das Volumen oberhalb für die Rückhaltung gedrosselt abgeleitet werden. Der Bereich darunter wird als fixer Löschwassertank oder für die Regenwassernutzung genutzt.
Beispiel 1 – Kombination als Löschwasserbehälter und Stauraumkanal – Trennung über erhöhten gedrosselten Ablauf

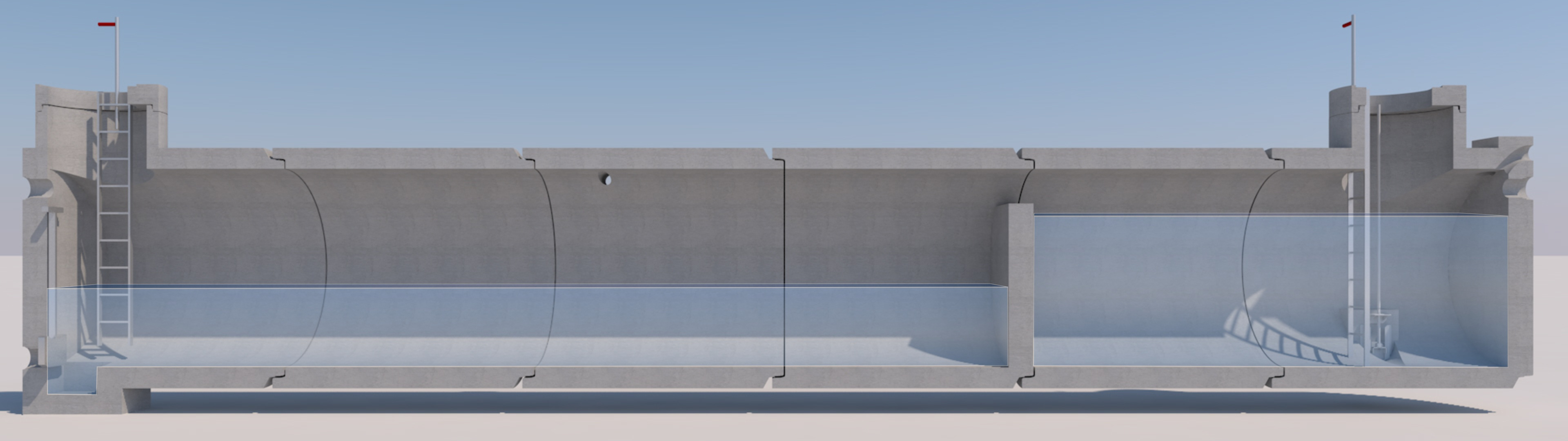

Beispiel 2 – Kombination als Zisterne und Stauraumkanal – Trennung durch Überlaufschwelle

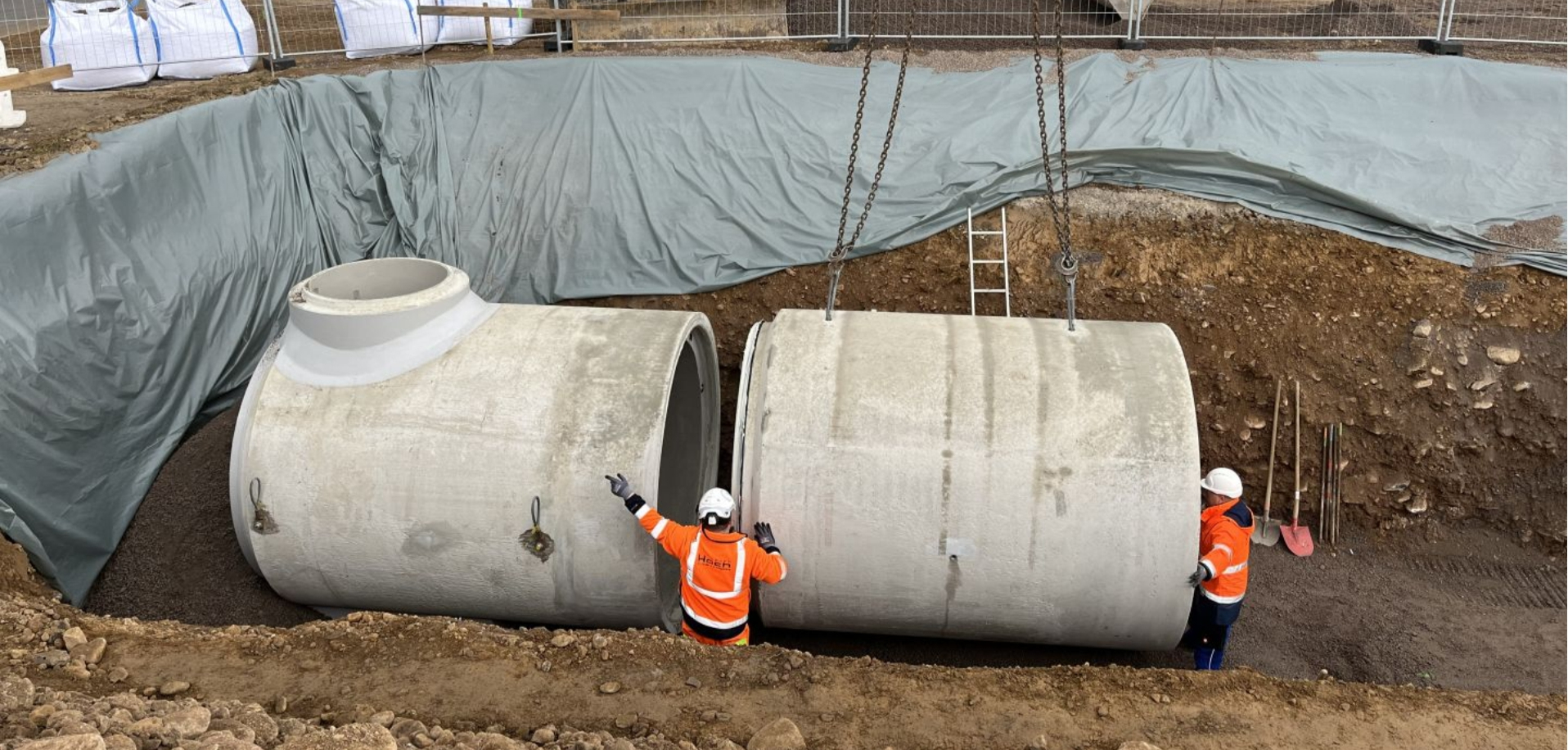

Referenzprojekt: Kirchzarten, 70 m3 Zisterne und 40 m3 RRB aus DN 2000 Rohren
DDie Gemeinde Kirchzarten errichtet eine Übungs- und Lagerfläche für die Feuerwehr, die eine optimale Ausbildungsmöglichkeit und Lagerkapazitäten für Einsatzmaterial sowie Abrollcontainer bietet. Auf der versiegelten Fläche wird Regenwasser gedrosselt ins Kanalnetz eingeleitet (maximal 2,9 l/s), um Überlastungen zu vermeiden. Ein Retentionsvolumen von 36 m³ wurde als unterirdischer Kanal realisiert, ergänzt durch ein 70 m³ großes Speichervolumen.
Die Lösung kombiniert Retention und Speicherung in einem Stauraumkanal aus hoch belastbarem, recyclingfähigem Stahlbeton, geeignet für Schwerlastverkehr. Die Rohre (110 m³ Volumen) wurden lokal produziert. Eine genormte Ansaugleitung mit STORZ-A-Anschluss sowie eine separate Pumpe zur Bewässerung sind integriert. Über eine Schwerlastrinne wird die Fläche entwässert, mit der Möglichkeit, Übungswasser in den Kanal zurückzuführen. Für Schaummittelübungen ist ein Trennschacht mit Schieber eingebaut, der das Regenwasser abschließt und das Schaummittel verdünnt ableitet.
Fazit
Dieser Stauraumkanal kann die, für die Fläche gemäß Bauvorschriften notwendigen 36 m³ Regenwasser zurückhalten und gedrosselt in den Kanal ableiten. Weitere 70 m3 als Dauerstau können für die Übungen der Feuerwehr, als Löschwasserbevorratung und als Regenwasserzisterne für den Bauhof genutzt werden.
