Formstücke

Tangentialschacht

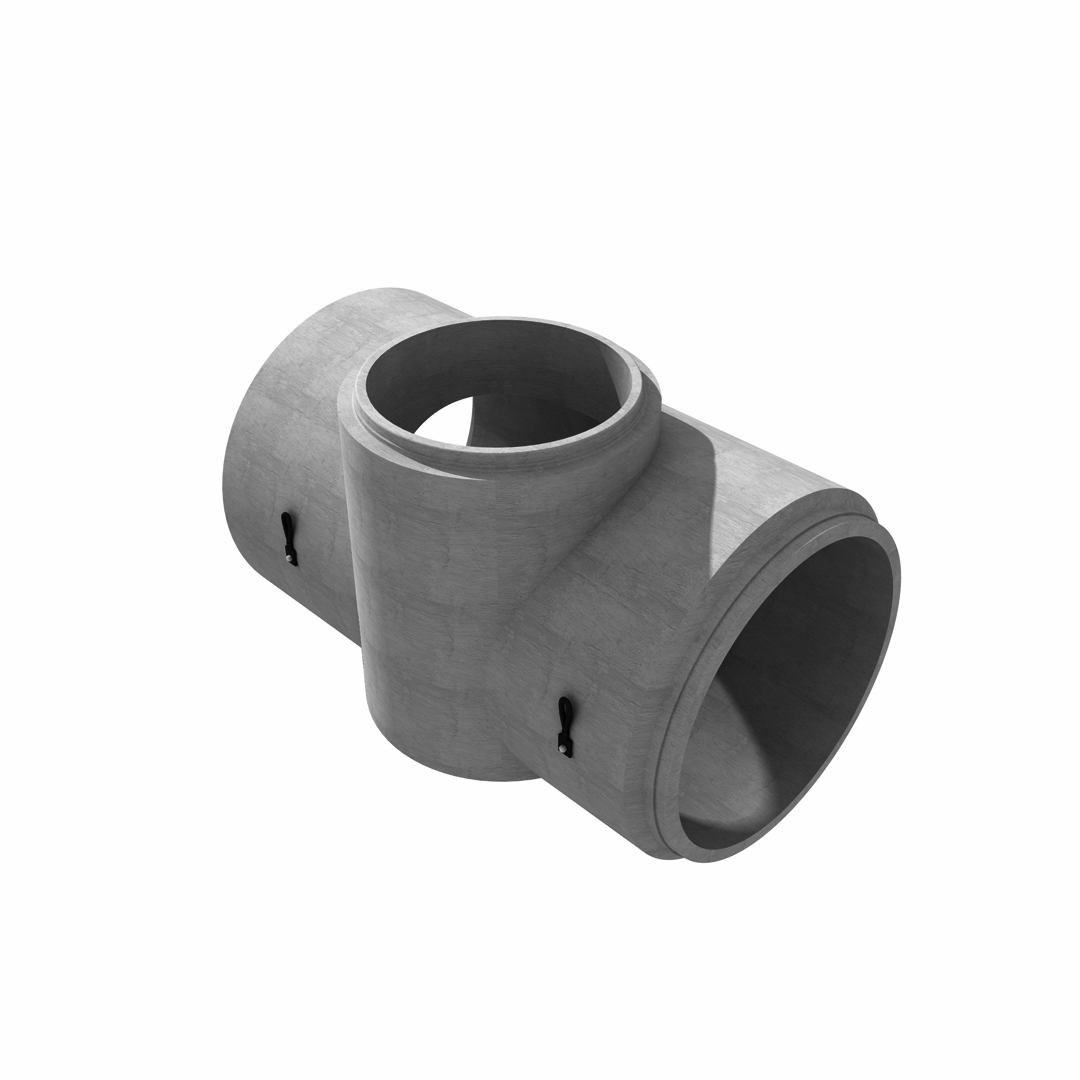

Beispiele von Ausführungsvarianten für Tangentialschächte finden Sie weiter unten.

Tangentialschacht

  • Einstieg von DN1000-1500 mm
  • im Rohr integriert
  • für Rohre DN1000-3200 mm
  • gerader Durchlauf oder als Krümmer Ausführung
  • Einstieg zentrisch / exzentrisch

Krümmer

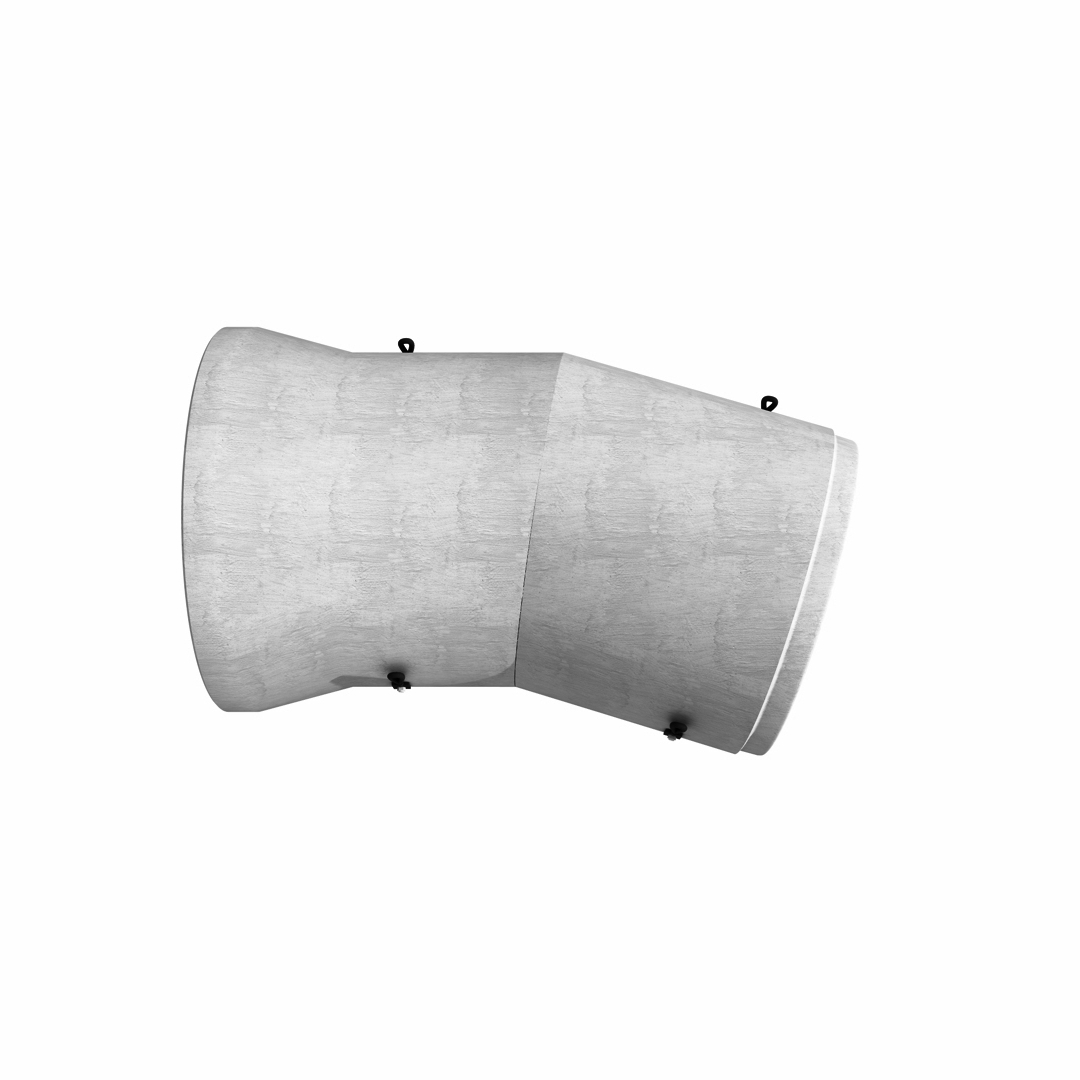

Krümmer

  • DN 300 - 3200 mm
  • 1- bzw. 2 -schnittig möglich
  • Abwinklung auf Maß in 1° Schritten
  • Gefällewechsel im Krümmer möglich

Böschungsstücke

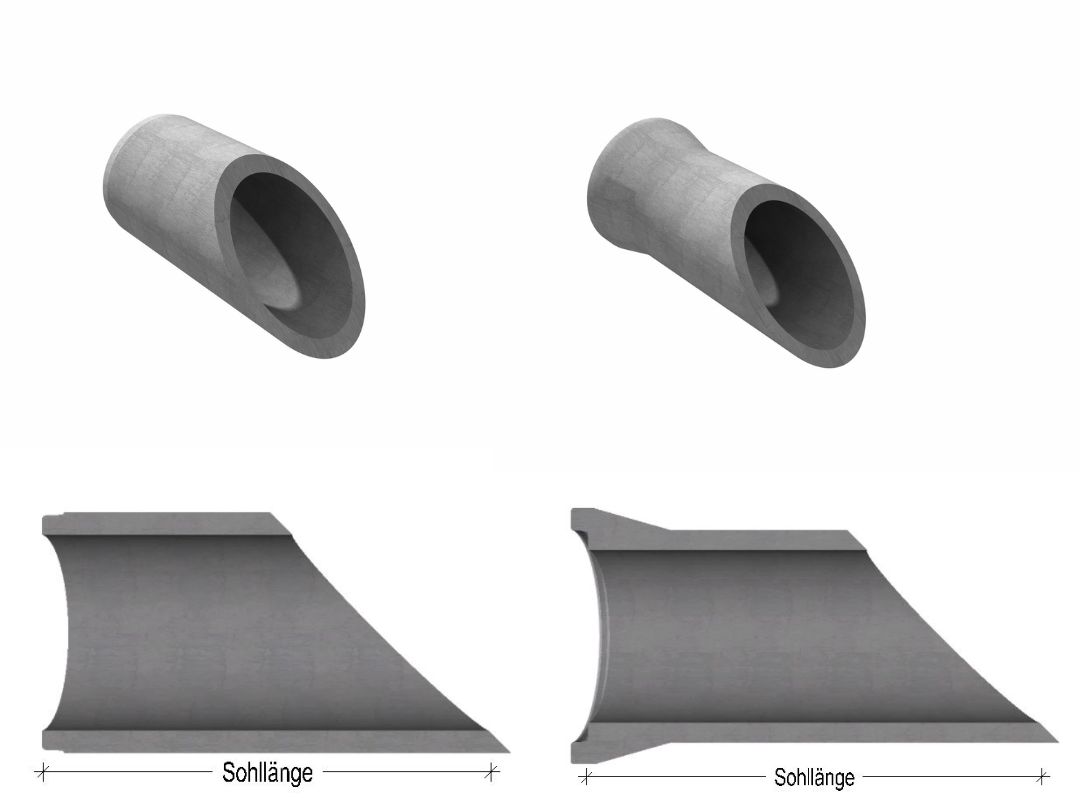

Böschungsstücke (GM u. FM)

  • DN 300 - 3200 mm
  • Auslauf mit Muffe
  • Zulauf mit Spitzende
  • Neigung 1:1, 1:1,5, 1:2 (soweit technisch möglich)
  • Sonderneigungen auf Anfrage
  • Beschichtung der Abschrägung werkseitig möglich

Hinweis:
Bei der Bestellung ist die Sohllänge anzugeben.

Übergangsstücke

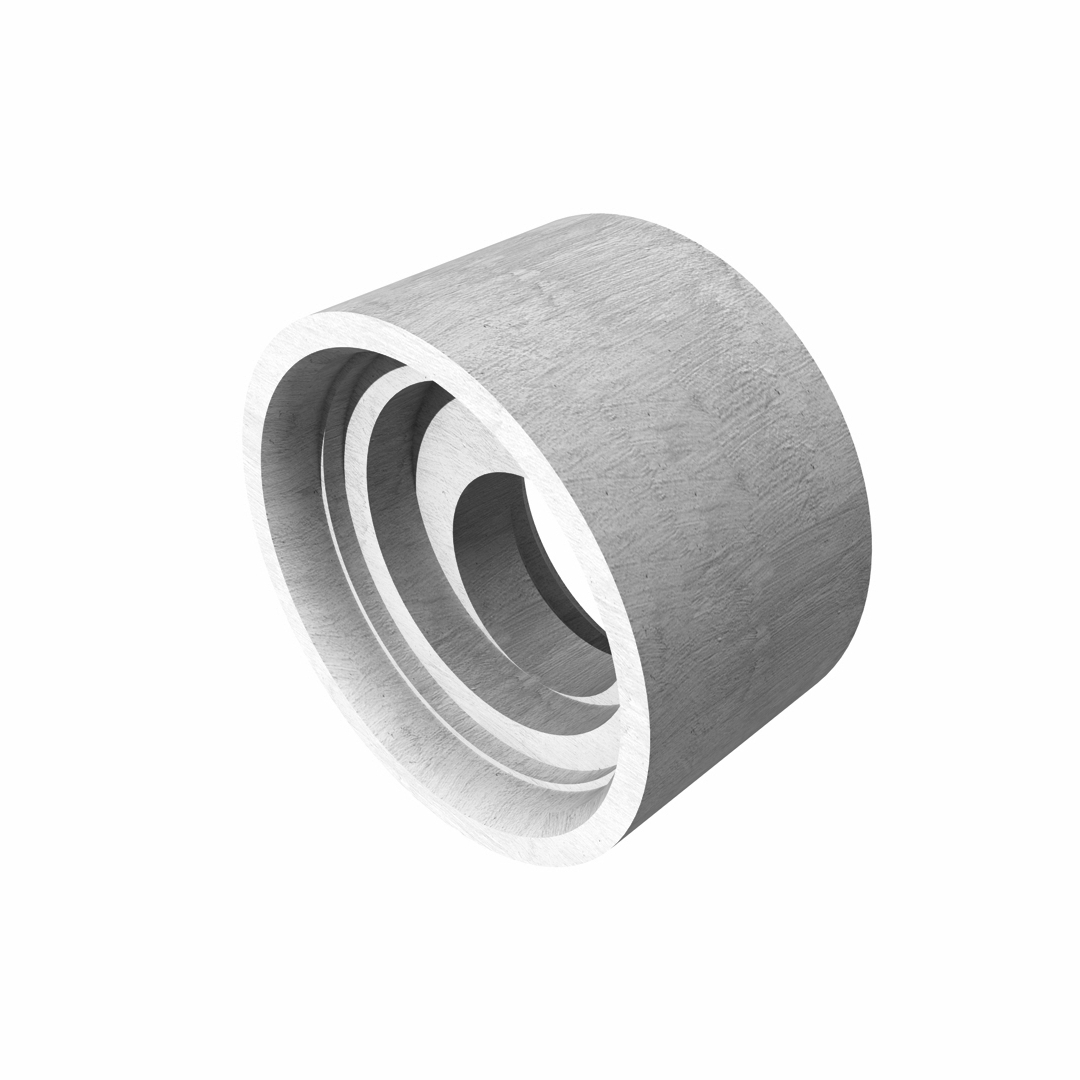

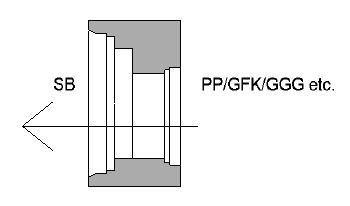

Übergangsstücke können wir in verschiedensten Durchmesser liefern, ebenso Übergänge Stahlbeton auf andere Werkstoffe.

Die mögliche Ausführung ist auf Anfrage zu klären.

Passrohre mit Muffe und Spitzende

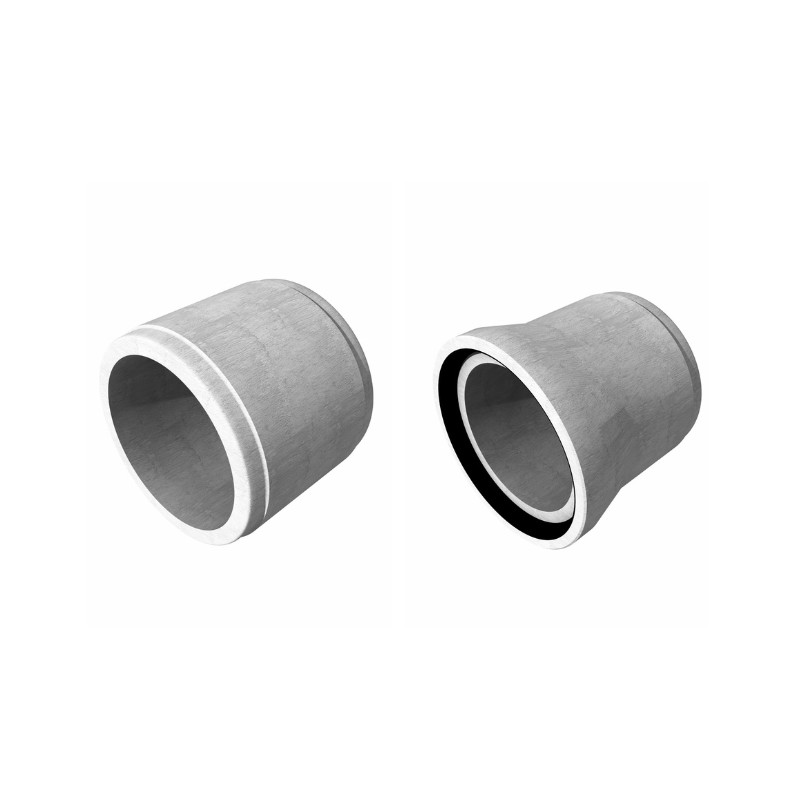

Gelenkstücke (GM)
Standardausführung 1,0 m lang
Zulauf: Muffe/Spitzende
Auslauf: Spitzende/Spitzende
DN 300 - DN 1200 mm

Passrohre mit Muffe und Spitzende

Passrohre mit Muffe und Spitzende (GM u. FM)
Bei der Bestellung ist die Sohllänge anzugeben.

Passrohre mit Muffe und Spitzende

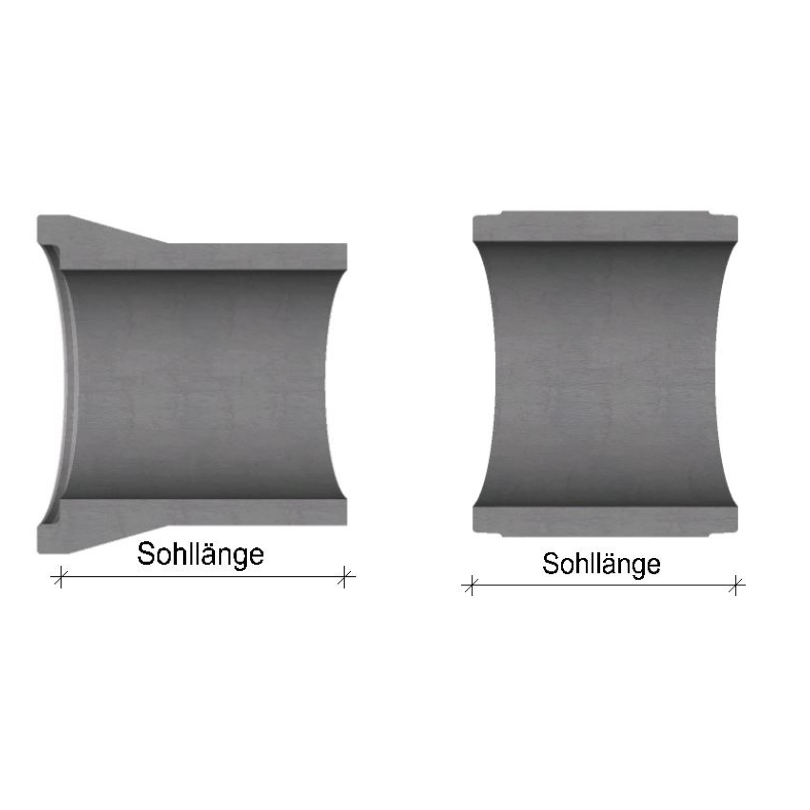

Schachtanschlussstück (GM u. FM)
Bei der Bestellung ist die Sohllänge anzugeben.
Zulauf: Muffe/glatt
Auslauf: Spitzende/glatt

Beispiele

von Tangentialschächten aus Stahlbetonrohren

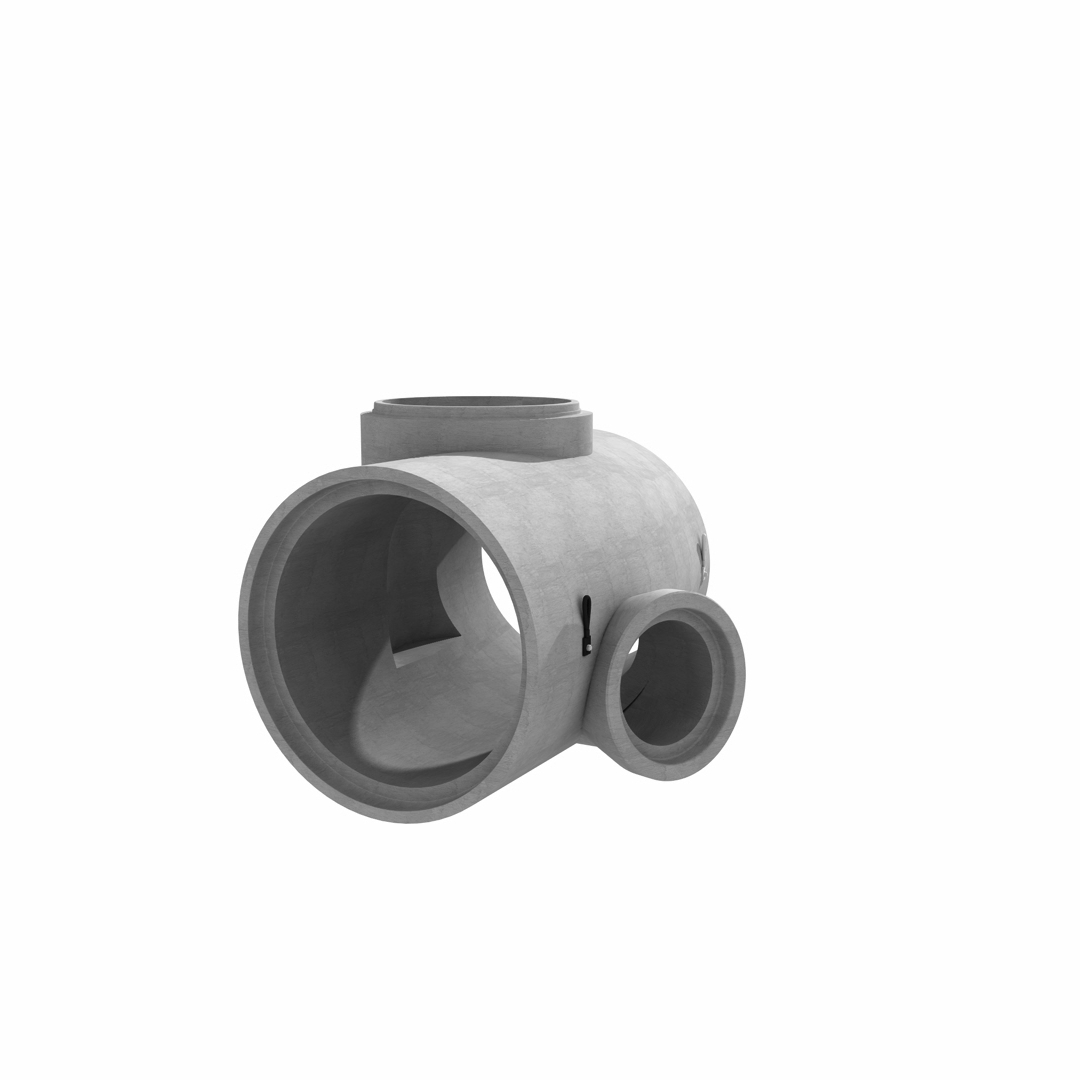

Beispiele für Tangentialschächte

Einstiege können bei uns werkseitig mit Steigbügeln oder einer Leiter ausgerüstet werden. Die Öffnung wird je nach Anforderung zentrisch oder exzentrisch angeformt. Zusätzliche Anschlüsse oder Bermenausführungen sowie eine Kombination aus Krümmer und Einstieg sind technisch möglich.

Für Ihren projektbezogenen Bedarf sprechen Sie uns direkt an.

Tangentialschacht

Tangentialschacht

Tangentialschacht

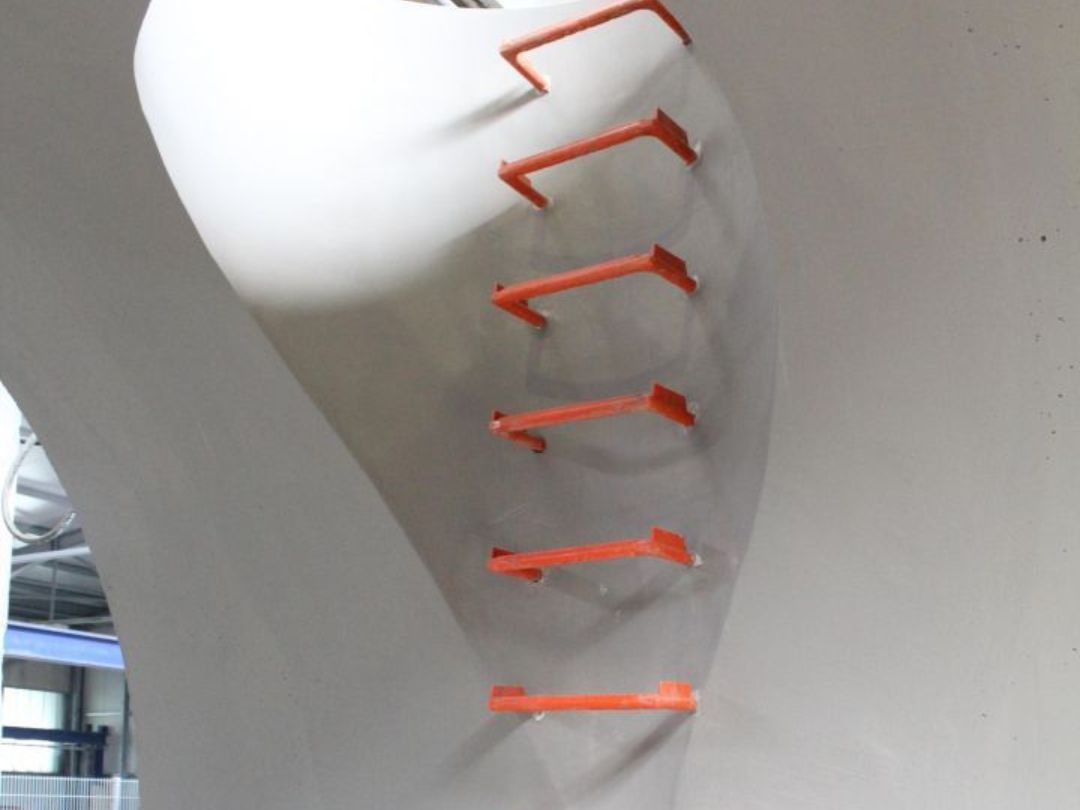

Steigbügel im Tangentialschacht

Tangentialschacht
Steigleiter und Auftritt im Tangentialschacht

Tangentialschacht
Tangentialschacht mit seitlichem Einstieg

Tangentialschacht

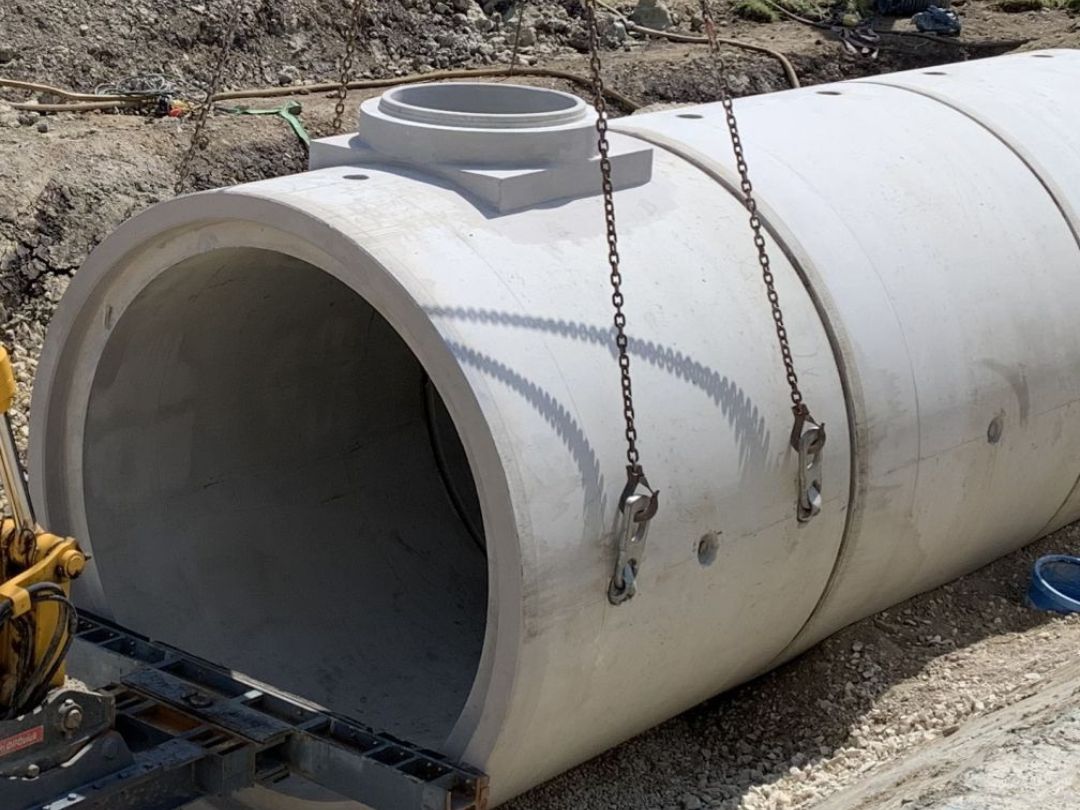

Tangentialschacht mit zentrischem Einstieg

Beispiele

von Sonderbauteilen aus Stahlbetonrohren

Tangentialschacht

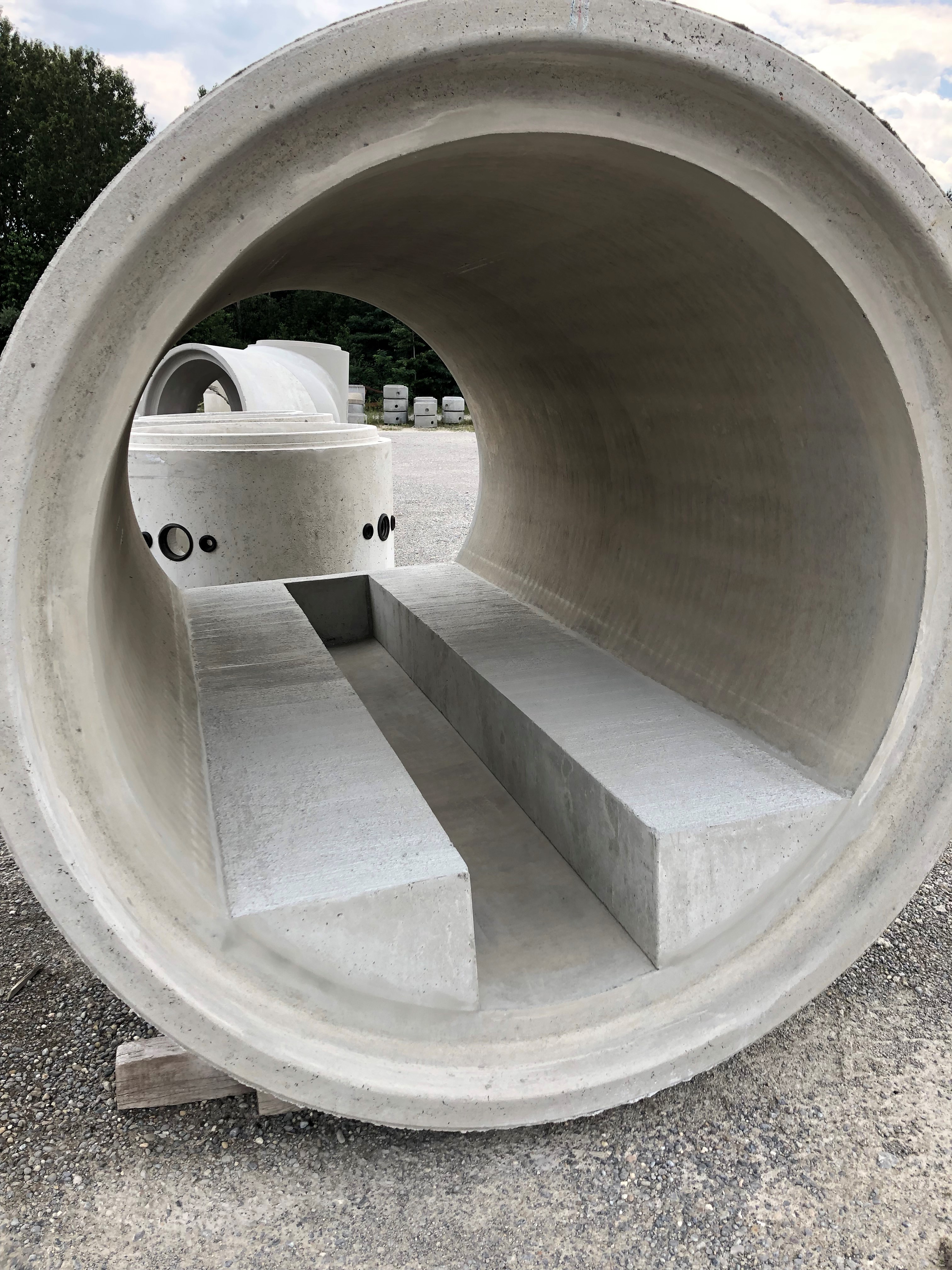

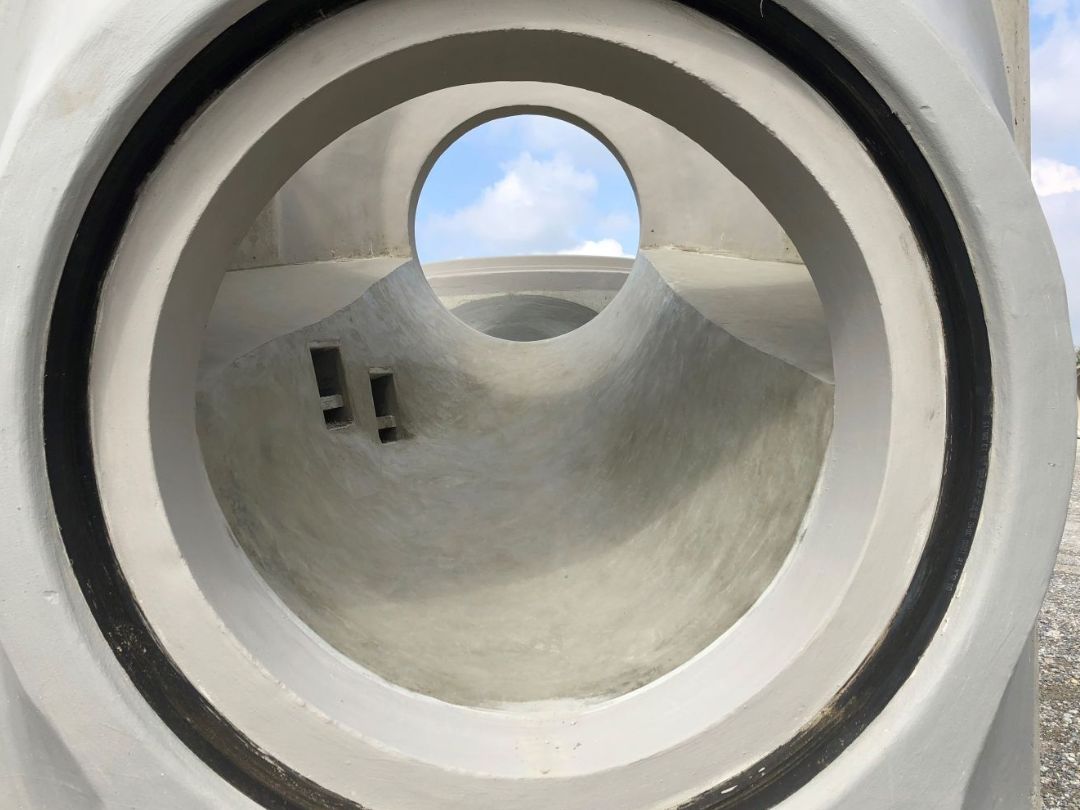

Stahlbetonrohre mit besonderem Gerinne oder Auftritt

Werkseitig können Auftritte und Gerinneausführungen nach Ihren
Wünschen und Anforderungen ausgeführt werden.

Tangentialschacht

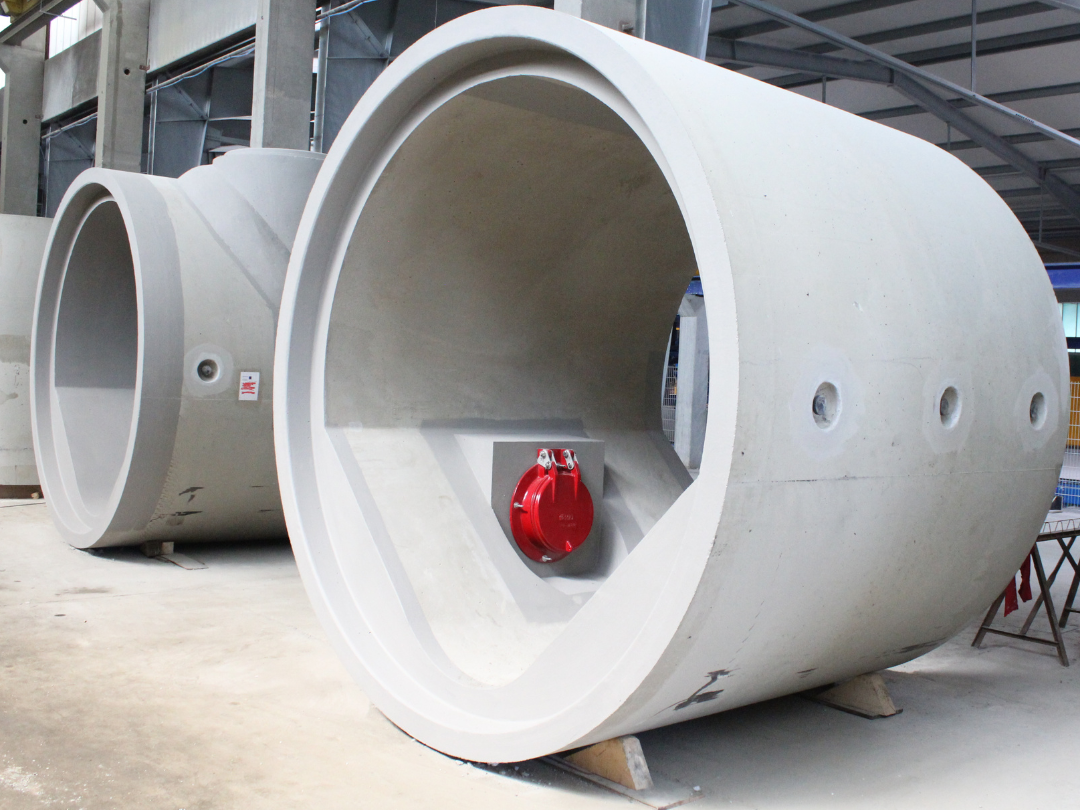

Stahlbetonrohre als Abzweig oder mit Einbauteilen

Werkseitig können Stahlbetonrohre als Krümmer und auch als Abzweig angepasst werden.

Seitenzuläufe und sonstige Einbauteile wie Rückstauklappen oder Schieber können ebenfalls eingebaut werden.


Tangentialschacht


Tangentialschacht
