RöserLamella

Lamellenschrägklärer

RöserLamella – 3-fache Sicherheit

Effizienz durch kompakte Bauweise

Lamellenschrägklärer eigenen sich hervorragend, um die wirksame Sedimentationsfläche auf kleinsten Raum zu maximieren. Dadurch können Bauwerke kleiner dimensioniert werden und erzielen dennoch die geforderte Absetzleistung von Schmutzpartikeln - Eine Optimierung zwischen Raum und Reinigungsleistung.

Besonders für größere Anschlussflächen erzielen Lamellenschrägklärer eine bessere Reinigungsleistung als andere Systeme. Dadurch reduziert sich die Größe des Bauwerkes.



Innovative Bauweise gegen Rückströmungen

Unsere Lamellenschrägklärer sind nach den neuesten Erkenntnissen konzipiert und können dadurch Kurzschlussoder Rückströmungen nachhaltig entgegenwirken. Selbst bei den kompaktesten Varianten haben wir durch den Einsatz von Abzugsrinnen dafür gesorgt, dass Rückströmungen effektiv minimiert werden.



Flexible Auslegung für verschiedene Anforderungen

Durch die verschiedenen Oberflächenbeschickungen sind unsere Lamellenschrägklärer mit Durchflussraten von 2 m/h bis 18 m/h auslegbar. Dafür können Standard-Einbauschächte oder individuelle Größen genutzt werden, um ihnen die bestmöglichste Lösung zu gewährleisten.



Intergration von Trennbauwerk und Bypass

In Kombination mit Trennbauwerk oder Bypass können der Wirkungsgrad und der zu behandelnder Durchfluss von Lamellenschrägklärer exakt definiert werden. Diese Bauwerke lassen sich flexibel an Ihr Projekt und die zu entwässernde Fläche anpassen und modular einsetzen.
Mehr dazu finden Sie hier.



Fazit:

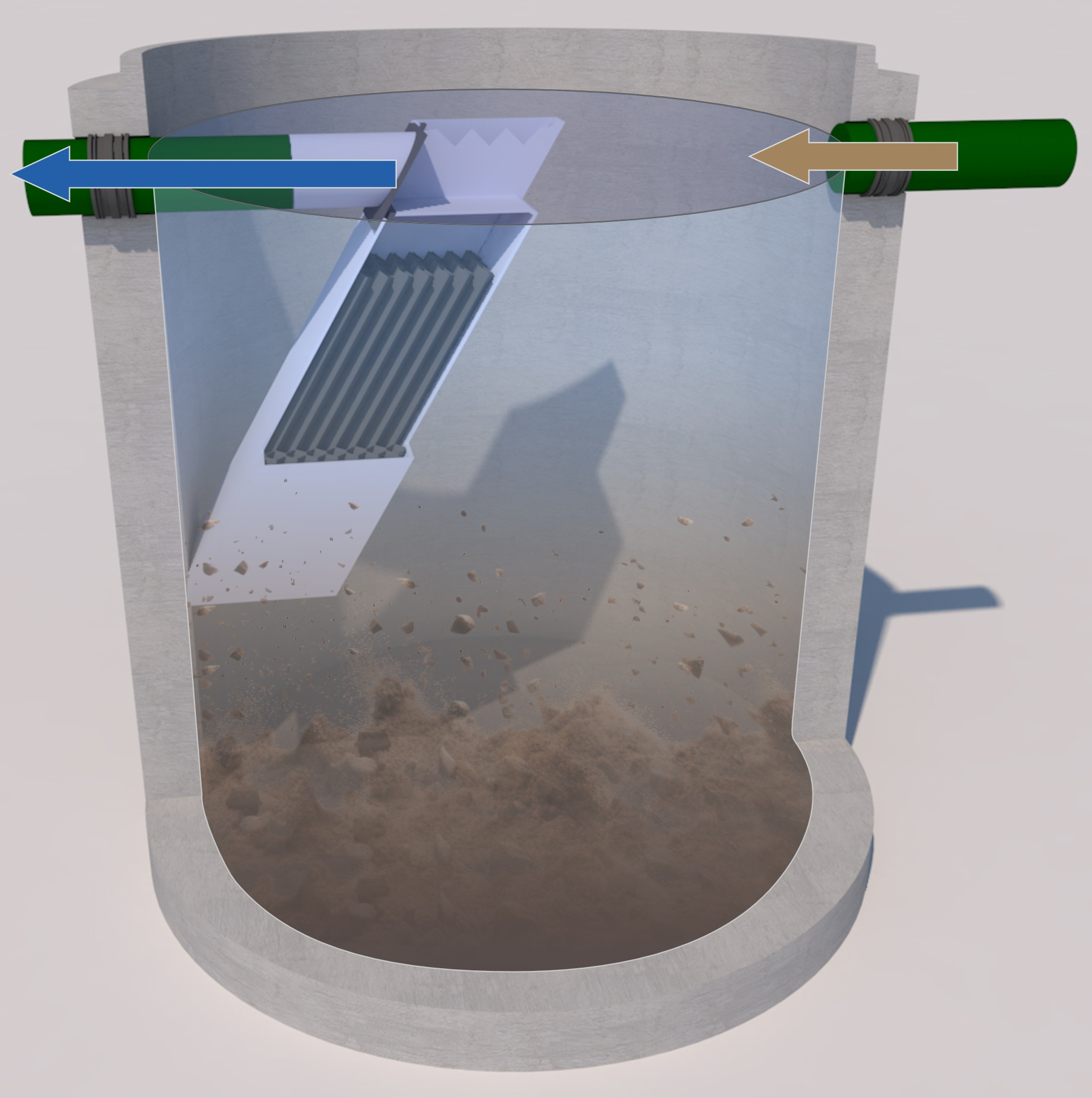

Der RöserLamella ist eine kompakte und effiziente Lösung zur Wasserbehandlung im Infrastrukturbau. Die Anlage wird individuell auf die angeschlossenen Flächen und die Oberflächenbeschickung ausgelegt.

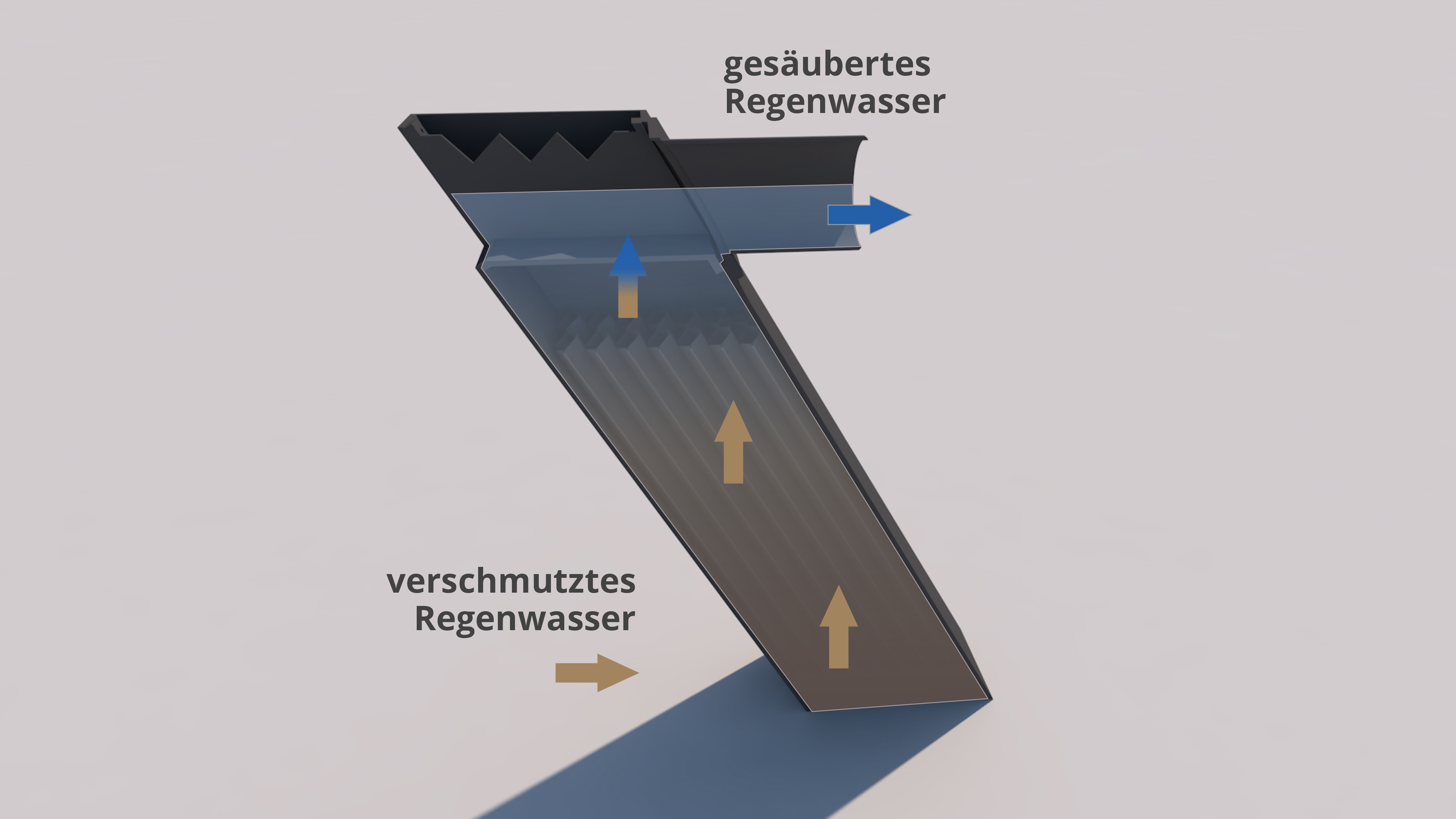

Eine optimierte Hydraulik verhindert Kurzschluss- und Rückströmungen. Die Strömungsführung wird gezielt drei mal verändert.

  1. Zulauf tangential und Lamellen im Gegenstrom
  2. Abzugsrinne mit Zackenwehr und Klarwasserabzug
  3. Hydraulisch entkoppelter Auslauf

Maximale Sicherheit durch Prüfung nach den Grundsätzen des DIBt beim PIA und Auslegung mit der Oberflächenbeschickung.



Lamellenschrägklärer im Stauraumkanal integrieren

Die Sedimentation im Rohrstrang oder in einem großen Rechteckbauwerk stellt eine weitere Möglichkeit dar, Partikeln die Chance zu geben, abzusinken und das Wasser somit von Partikulärfrachten zu reinigen.

Mit unseren zusätzlichen Einbauteilen wird dieser Prozess noch weiter begünstigt und die Remobilisierung wird nachhaltig vermieden. Unsere Baugrößen und die Werkstoffwahl sind hierbei besonders hervorzuheben. Gerade in Kombination mit Trennbauwerken kann die RöserLamella durch eine klare maximale Oberflächenbeschickung als Ergänzung zum onlineByPass noch sicherer und für ihr Projekt abgestimmt geplant und ausgeführt werden.

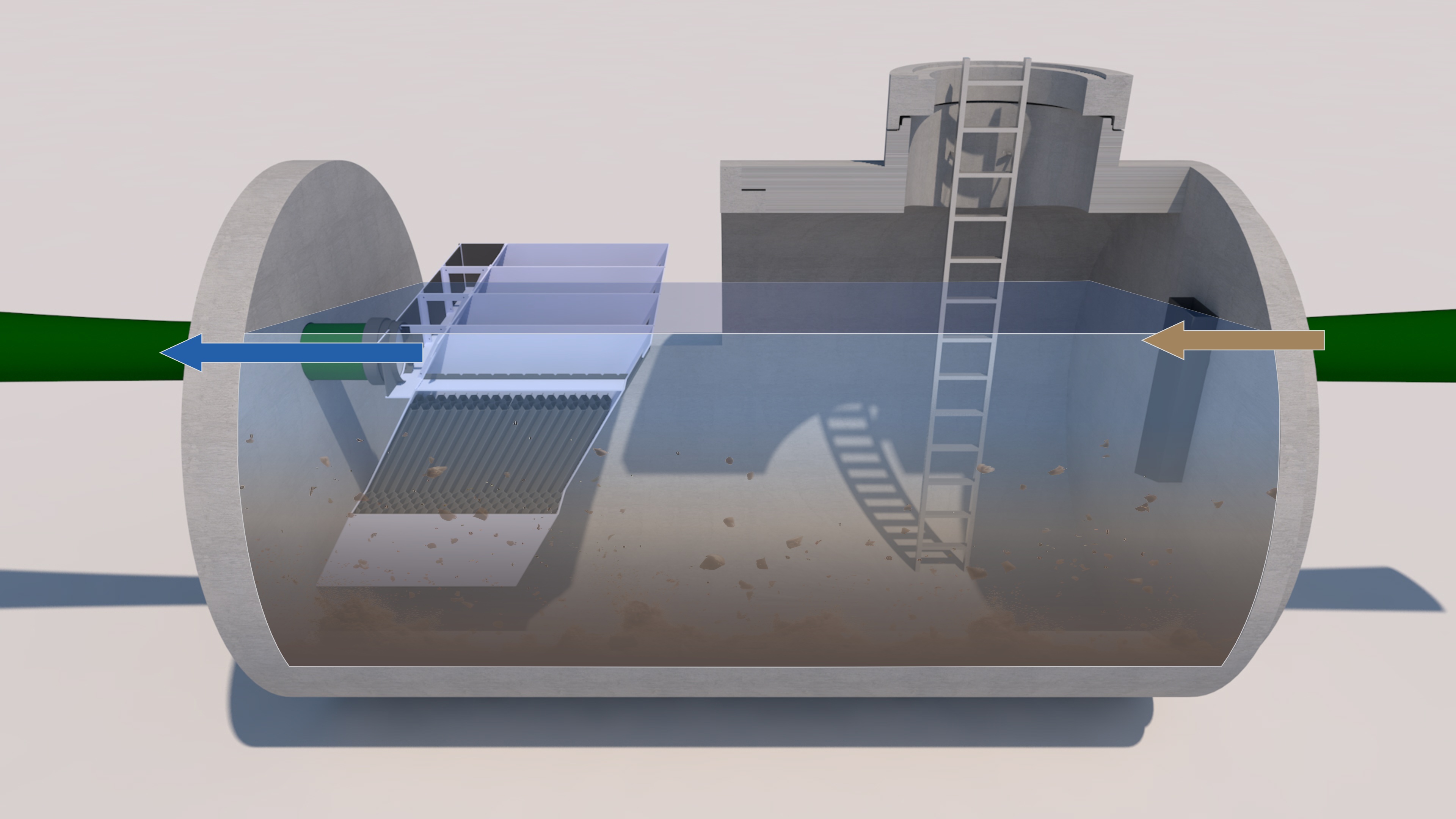

Lamellenschrägklärer im Stauraumkanal
Der Bereich unterhalb der Lamelle dient als Schlammraum

Unsere Lösungen sind individuell auf die Größe Ihres Projekts anpassbar. Die Auslegung erfolgt nach den Richtlinien der DWA-A 102 sowie der DWA-M 153 und DWA-A 138, um höchste Standards und Effizienz zu gewährleisten.



Die nachstehende Tabelle können Sie als Berechnungsgrundlage nutzen, für konkrete Bemessungen wenden Sie sich bitte direkt an uns.

Beschreibung 1500 2000 2500 3000 3000 L133 L275 L330 L440 L660
Zulauf bis DN 300 bis DN 400 bis DN 400 bis DN 500 bis DN 500 bis DN 500 bis DN 500 bis DN 500 bis DN 600 bis DN 600
Schacht DN / Rohrlänge DN 1500 DN 2000 DN 2500 DN 3000 DN 3000 5,00 m 5,00 m 7,00 m 7,00 m 10,00 m
Ared DWA A 102 Kat II bis 100l/sxha ohne Trennbauwerk in m2 3.750 7.500 11.250 15.000 22.500 37.500 37.500 45.000 60.000 90.000
Ared DWA A 102 Kat III bis 100l/sxha ohne Trennbauwerkin m2 2.300 4.600 6.900 9.200 13.800 13.800 23.000 27.600 36.800 55.200
Oberflächenbeschickung 4m/h in L/s 5,2 10,4 15,6 20,8 31,2 36,0 60,0 72,0 96,0 144,0
Oberflächenbeschickung 2m/h in L/s 2,6 5,2 7,8 10,4 15,6 18,0 30,0 36,0 48,0 72,0
Oberflächenbeschickung 18m/h in L/s 21,0 42,0 63,0 84,0 126,0 133,0 275,0 330,0 440,0 660,0
Oberflächenbeschickung 10m/h in L/s 12,0 24,0 36,0 48,0 72,0 75,0 125,0 150,0 200,0 300,0
Oberflächenbeschickung 9m/h in L/s 11,0 22,0 33,0 44,0 55,0 67,5 137,5 165,0 220,0 330,0

* Änderungen und Irrtümer vorbehalten.
